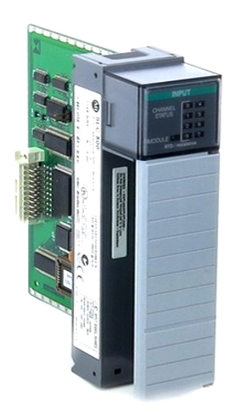

Allen Bradley 1746-NR8 Direnç Sıcaklık Dedektörü (RTD) / Direnç modülü
1746-NR8 bir Direnç Sıcaklık Dedektörü (RTD) / Direnç modülüdür. Bu modül, Platin (385) 100, 200, 500 ve 1000; Platin (3816) 100, 200, 500 ve 1000; Bakır (426) 10, Nikel (618) 120, Nikel (672) 120 ve Nikel Demir (518) 604 gibi RTD sensörlerinden gelen direnç sinyallerini ve 0 - 150 Ohm, 0 ila 500 Ohm, 0 ila 1000 Ohm ve 0 ila 300 Ohm doğrudan direnç değerlerini kabul eder.
Bu modül öncelikli olarak Sıcaklık uygulamaları için kullanılır çünkü RTD sensörleri özellikle sıcaklık okumalarını ölçmek için kullanılır. Bu modülün direnç kapasitesi yer değiştirmeyi veya hareketi veya mekanik cihazları ölçmek için uygulanabilir. Tipik olarak, direnç okumasındaki azalma ve artışla yansıtılan seyahat uzunluğunu, hareketi ölçmek için kullanılır.
Bu modül 2 Kablolu, 3 Kablolu ve 4 Kablolu RTD sensörlerini destekler. 2 kablolu bir RTD için önerilen kablolar Belden 9501 ekranlı kablo veya eşdeğeridir. 3 Kablolu veya 4 Kablolu bir RTD için Belden 9533 veya Belden 83503 kablo kullanın. 2 Kablolu bir RTD için uzun kablolardan kaçının çünkü bu ölçüm doğruluğunu azaltır. Kaçınılmazdır, AWG #24 yerine AWG #16 kablo gibi daha düşük göstergeli bir kablo kullanılarak uzun kabloların etkisi en aza indirilebilir. Temel olarak, ayak başına daha düşük dirence sahip bir kablo kullanın. Çıkarılabilir Terminal Bloğunun (RTB) terminalleri yalnızca tek kablo bağlantısı için tasarlanmıştır.
Teknik özellikler 1746-NR8
Seri : SLC500
Parça Numarası/Katalog No. : 1746-NR8
Girişler : 8
Modül Tipi : RTD/Direnç Analog Giriş Modülü
Arka Panel Akımı (5 Volt) : 100 miliamper
Hayır. Girişler : Sekiz (8)
Arka Panel Akımı (24 Volt) : 55 miliamper
Uyumlu RTD Sensörleri: Platin (385) 100, 200, 500 ve 1000; Platin (3816) 100, 200, 500 ve 1000; Bakır (426) 10, Nikel (618) 120, Nikel (672) 120 ve Nikel Demir (518) 604.
Güncelleme Süresi : 6 milisaniye ile 2 saniye arası
Uyumlu Direnç giriş aralığı : 0 - 150 Ohm, 0 ila 500 Ohm, 0 ila 1000 Ohm ve 0 ila 300 Ohm
Arka Panel Akımı
Arka Panel Güç Tüketimi :
Adım Yanıtı : 60 milisaniye giriş, 2,5 milisaniye çıkış
G/Ç Şasi konumu : Slot 0 hariç herhangi bir slot
Çalışma Sıcaklık Aralığı : 32 ila 140 derece Fahrenheit
Çözünürlük : .01 Santigrat Derece
Çalışma Sıcaklığı : 0 ila 60 santigrat derece
Depolama Sıcaklığı : -40 ila 85 santigrat derece
A/D Dönüşüm yöntemi : Sigma-delta modülasyonu
Hizmetlerimiz:
1、Tüm ürünlerimiz yeni ve orijinaldir ve kalitelidir
2、Fiyatlarımız oldukça rekabetçidir.
3、 Stoklarımızda çok miktarda ürün bulunduruyoruz, bu sayede müşterilerin elde edilmesi zor olan bileşenleri elde etmelerine yardımcı olabiliyoruz.
4、Tüm sorularınız değerlendirilecek ve 24 saat içinde cevaplanacaktır.
Paketleme ve Teslimat:
1、100% Yepyeni ve Orijinal Fabrika Mührü!
2、Garanti: 1 yıl
3、Paketleme: Karton kutulu orijinal ambalaj.
4、Teslimat süresi: Ödeme yapıldıktan sonra 3-7 gün içinde gönderilir
5、Tüm mallar sevkiyattan önce test edilecektir
