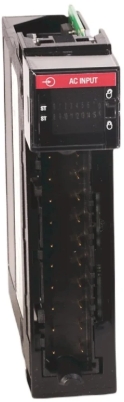

Allen Bradley 1756-IF16 ControlLogix 16 Nokta A/I Modülü Yepyeni

Allen Bradley1756-IF16 ControlLogix 16 Noktalı A/I Modülü

Teknik özellikler 1756-IF16

Üretici：Rockwell Automation

Modül Tipi：Analog Giriş Modülü

Seri：KontrolLogix

Parça Numarası/Katalog No.：1756-IF16

Marka：Allen-Bradley

Giriş Sayısı：16 tek uçlu, 8 diferansiyel veya 4 diferansiyel (yüksek hız)

Analog sinyaller：±10V, 0-10V, 0-5V ve 0-20 mA

Çözünürlük：320 µV/sayım (15 bit + işaret bipolar) @ ±10,25V; 160 µV/sayım (16 bit) @ 0…10,25V: 80 µV/sayım (16 bit) @ 0…5,125V; 0,32 µA/sayım (16 bit) @ 0…20,5 mA

Yerleşme zamanı：

Tarama Süresi：16 pt tek uçlu: 16-488 ms; 8 pt diferansiyel: 8-244 ms ve 4 pt yüksek hızlı diferansiyel: 5-122 ms

Arka Panel Akımı, 5.1VDC：150mA

Arka Panel Akımı, 24VDC：65 mA

Toplam Arka Panel Gücü：2,33 B

Çıkarılabilir Terminal Bloğu (RTB)：1756-TBCH 1756-TBS6H

Modül dönüştürme yöntemi：Sigma-Delta

Veri biçimi：Tam sayı modu (sola yaslanmış, 2 s tamamlayıcı) IEEE 32 bit kayan nokta

Girişler：16 tek, 8 diferansiyel, 4 yüksek hızlı diferansiyel

Giriş Çözünürlüğü：(+/-) 10,25 Volt, 0 ila 5,125 Volt, 0 ila 10,25 Volt

Arka Panel Akımı (5Volt)：150 miliamper

Arka Panel Akımı (24Volt)：65 miliamper

Güç Tüketimi (Maks.)：2,3 Watt (Voltaj), 3,9 Watt (Akım)

Çıkarılabilir Terminal Blokları：1756-TBCH, 1756-TBS6H

Maksimum Giriş Akımı, Kapalı Durum：1,5 miliamper

Güç Tüketimi：2,3 Watt

Tanım:

Allen-Bradley 1756-IF16 bir ControlLogix analog giriş modülüdür. Bu modül ±10V, 0-10V, 0-5V ve 0-20 mA gibi akım ve voltaj sinyallerini kabul eder. Bu modül tek uçlu, diferansiyel ve yüksek hızlı diferansiyel kablolama gibi Üç (3) tip sinyal kablolama yapılandırmasını destekler. Desteklenen kablolama yapılandırmaları arasında tek uçlu kablolama gürültüye karşı en hassas olanıdır ve ortak bir toprağa sahip sinyallerle kullanılmalıdır. Gürültüye karşı daha fazla duyarlılık için diferansiyel kablolama yöntemi kullanılırken, giriş sinyallerine göre hızlı veri güncellemeleri gerektiren sistemlerde yüksek hızlı diferansiyel kablolama kullanılır.
