Günümüzün son derece otomatik sanayi sektöründe DCS (Dağıtılmış Kontrol Sistemi) çok önemli bir rol oynamaktadır ABB'nin 800xa sistemi, güçlü işlevselliği, esnek konfigürasyonu ve olağanüstü performans için yaygın bir tanıma kazanarak lider olarak öne çıkıyor
I Veri parametreleri

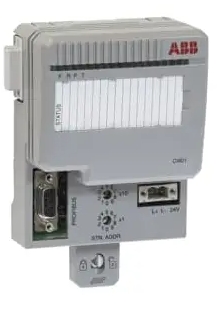

S800 serisindeki bir iletişim arayüzü modülü olarak, CI801, Profibus-DPV1 ağlarıyla iletişim kurma sorumluluğunu taşır Ana veri parametreleri aşağıdaki gibidir:
- İletişim Standardı: Profibus-DPV1 iletişim standardını destekler
- Besleme voltajı: 24V (19 2 ~ 30V d C.)
- İzolasyon Voltaj Derecesi: 50V
- Maksimum S800 G/Ç istasyonu: bağımsız bir konfigürasyonda 99'a kadar istasyona ulaşabilir; Gereksiz bir konfigürasyonda 62 istasyonu destekler (örneğin, CI840 kullanarak)
- Yolu tarama döngüsü: G/Ç modüllerinin türüne ve sayısına bağlıdır, ancak CI801 modülü için performans referans verileri, sistemin çeşitli G/Ç konfigürasyonlarını karşılayabileceğini gösterir
- Bir S800 G/Ç istasyonundaki G/Ç modüllerinin sayısı: Her istasyondaki G/Ç modüllerinin sayısı 24'ü aşamaz ve tüm G/Ç modülleri tarafından işgal edilen G/Ç baytları ve kullanıcı parametresi baytları Profibus spesifikasyonlarına uymalıdır
İi Özellikler
S800 serisi, özellikle CI801 tarafından temsil edilen iletişim arayüz modülleri, ABB'nin DCS alanında derin uzmanlığını ve yenilikçi ruhunu göstermektedir Ana özellikleri şunları içerir:
- Yüksek entegrasyon ve modülerlik: S800 G/Ç ürünleri, dağıtımlı, son derece entegre, modüler bir yapıyı benimser, saha cihazı bağlantı şemalarını basit ve doğrudan hale getirir Modüller ve terminal kablolama üniteleri, sistem genişlemesini ve bakımı kolaylaştıran çoklu kombinasyon yöntemleri sunar
- Güçlü iletişim yetenekleri: CI801, verimli veri iletimi ve komut kontrolü için çeşitli alan aygıtlarıyla sorunsuz bağlantı sağlayan Profibus-DPV1 iletişim standardını destekler
- Artıklık Tasarımı: CI801'in kendisi fazlalık işlevlerini desteklemese de, S800 serisindeki diğer modüller (CI840 gibi), yüksek sistem güvenilirliği ve rahatsızlıksız anahtarlama özellikleri sağlayarak yedek konfigürasyonları destekler
- Kolay Teşhis ve Bakım: Her Modül ve Kanal Durumu Göstergesi Işığı Hata Teşhisini Kolaylaştırır ve Otobüs aracılığıyla uzaktan tanı desteklenir ve bakım maliyetlerini ve süresini önemli ölçüde azaltır
- Geniş Uygulanabilirlik: S800 Serisi modülleri, çeşitli boyutlarda ve karmaşıklıkların endüstriyel otomasyon uygulamaları için uygun olan düşük maliyetli, standarttan üst düzey işlevselliğe kadar bir aralığa sahiptir
III Başvuru
ABB'nin 800xa sistemi ve S800 serisi, endüstriyel otomasyon alanında yaygın uygulamalara sahiptir CI801'i örnek olarak alarak, aşağıdaki senaryolarda yaygın olarak kullanılabilir:
- Otomotiv Üretimi: Karmaşık otomotiv üretim ortamlarında, 800XA sistemi çeşitli alt sistemleri entegre ederek birleşik bir kontrol platformu sağlar Bir iletişim arayüzü modülü olarak CI801, kaynak robotları ve sprey boyama ekipmanı gibi anahtar ekipman için hassas kontrol ve veri toplama sağlar
- Petrokimya Endüstrisi: Petrokimya endüstrisinde süreç kontrolü çok önemlidir CI801, Profibus protokolünü destekleyen saha enstrümanları ve ekipmanlarla iletişim kurabilir ve üretim güvenliği ve verimliliğini sağlamak için gerçek zamanlı süreç izleme ve kontrol elde edebilir
- Güç ve Enerji: Güç ve enerji sektöründe, CI801, enerji üretimi, iletim ve dağıtım süreçlerinin kapsamlı izlenmesini ve yönetimini sağlayan etkili ve güvenilir bir DCS sistemi oluşturmak için diğer S800 serisi modülleriyle birlikte çalışabilir
Ürün web sitesi:
https: // www 3SPLC com/ci801_c0_ss
Özetle, ABB'nin 800xa sistemi ve S800 serisi, olağanüstü performansları, esnek konfigürasyonları ve geniş uygulama senaryoları nedeniyle endüstriyel otomasyon alanında lider haline geldi Özellikle CI801 tarafından temsil edilen, güçlü iletişim yetenekleri, tanı ve bakım ile temsil edilen iletişim arayüz modülleri, çeşitli endüstriyel otomasyon uygulamalarında çok önemli bir rol oynar Gelecekte, endüstri 4 0 ve akıllı üretimin sürekli gelişimi ile ABB'nin 800xa sistemi ve S800 serisi, endüstriyel otomasyon alanında teknolojik yenilik ve ilerlemeye öncülük etmeye devam edecektir.
