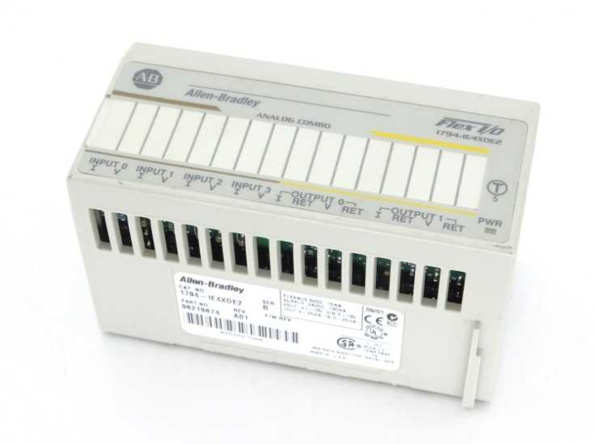

Allen Bradley 1794-IE4XOE2/B Flex G/Ç Modülü: Endüstriyel Otomasyonda Analog Sinyal İşleme Uzmanı

Endüstriyel otomasyon alanında, analog sinyallerin hassas bir şekilde toplanması ve kontrolü, verimli üretimin anahtarıdır. Allen Bradley (Rockwell Automation) tarafından piyasaya sürülen 1794-IE4XOE2/B Flex G/Ç kombinasyonlu analog giriş/çıkış modülü, yüksek hassasiyeti, esnek konfigürasyonu ve dağıtılmış mimari tasarımı sayesinde proses kontrolü, veri toplama ve mekanik ekipman kontrol senaryolarında temel bir bileşen haline gelmiştir.

1、 Modül genel bakışı: Analog sinyal işleme için İsviçre Çakısı

1794-IE4XOE2/B, dağıtılmış kontrol sistemleri için özel olarak tasarlanmış Flex I/O serisine aittir. Temel avantajı, 4 analog giriş ve 2 analog çıkış kanalının entegre edilmesi, akım (0-20mA/4-20mA) ve voltaj (± 10VDC/0-10VDC) sinyallerini desteklemesi ve sensörler ve aktüatörler gibi saha cihazlarına esnek bir şekilde uyum sağlamasıdır. Modül, kompakt bir DIN rayına monte edilir, sıcak takmayı destekler ve sistemin genişletilmesi ve bakımı kolaydır.

2、 Teknik parametrelerin ayrıntılı açıklaması: doğruluk ve hız arasında denge

1. Analog giriş kanalı

Sinyal aralığı:

Akım: 0-20mA/4-20mA (yapılandırılabilir)

Voltaj: ± 10VDC/0-10VDC (yapılandırılabilir)

Çözünürlük:

Monopolar giriş: 12 bit (doğruluk tam ölçeğin ± %0,025'i)

Bipolar giriş: 11 bit + işaret biti (doğruluk tam ölçeğin ± %0,05'i)

Dönüşüm oranı: 256 μ s/kanal (ardışık yaklaşım ADC)

Yanıt süresi:

Gerilim adımı: 9,4 ms (%63 sabit durum değerine ulaşma)

Mevcut adım: 18,2 ms (%63 sabit durum değerine ulaşıyor)

Giriş empedansı:

Gerilim modu: 100k Ω

Mevcut mod: 238 Ω

Ortak mod reddetme oranı:

Gerilim terminali: 3 Hz'de -17 dB, 10 Hz'de -50 dB

Akım terminali: 3 Hz'de -9 dB, 15 Hz'de -3,5 dB

2. Analog çıkış kanalı

Sinyal aralığı:

Akım: 0-20mA/4-20mA (yapılandırılabilir)

Voltaj: ± 10VDC

Çözünürlük: 12 bit (Darbe Genişliği Modülasyonlu DAC)

Kesinlik:

25 ℃'de: Tam ölçeğin ± %0,133'ü

-25 ℃'de: Tam ölçeğin ± %0,425'i

Yük kapasitesi:

Voltaj çıkışı: maksimum 3mA sürüş kapasitesi

Akım çıkışı: 0 Ω ile 1k Ω arasındaki yükleri destekler

3. Elektriksel ve Çevresel Özellikler

Besleme gerilimi: 24VDC (19,2-31,2VDC aralığı)

Güç tüketimi: 70mA@24VDC (Tipik), maksimum 4W@31.2VDC

Çalışma sıcaklığı: -20 ℃ ila 70 ℃ (XT versiyonu -40 ℃ ila 85 ℃'ye kadar uzatılmıştır)

Depolama sıcaklığı: -40 ℃ ila 85 ℃

Koruma seviyesi: IP20 (modül gövdesi), terminal tabanı koruma yükseltmesini destekler

Mekanik boyutlar: 1,8 x 3,7 x 2,1 inç (G x D x Y)

3、 Temel işlevler ve uygulama senaryoları

1. Dağıtılmış Kontrol Mimarisi

Flex G/Ç sisteminin bir parçası olan 1794-IE4XOE2/B, EtherNet/IP, ControlNet veya DeviceNet ağları üzerinden kontrolörlerle (ControlLogix gibi) iletişim kurarak uzak G/Ç noktalarının esnek bir şekilde dağıtılmasını sağlar. Papatya zinciri güç bağlantılarını destekler ve tek bir adaptörle 8 modüle kadar genişletilebilir, bu da onu büyük ölçekli üretim hatları veya bölgeler arası kontrol için uygun hale getirir.

2. Proses kontrolü ve izleme

Kimya endüstrisi: Reaksiyon kaplarından sıcaklık ve basınç sensörü sinyallerini toplayın ve düzenleme vanaları için kontrol sinyallerini çıkarın.

Su arıtımı: pH değerini, debiyi izleyin, dozaj pompası dozajını ayarlayın.

Enerji yönetimi: Trafo yağ sıcaklığını ve akımını toplayın, yük dağılımını optimize edin.

3. Mekanik ekipman kontrolü

Paketleme Makineleri: Hassas bobin kontrolü sağlamak için motor hızı ve gerilim sensörü sinyallerini senkronize edin.

Enjeksiyon kalıplama makinesi: Hidrolik sistem basıncını toplayın, kalıplama döngüsünü optimize etmek için valfin açılmasını kontrol edin.

4、 Teknik Avantajların Özeti

Yüksek hassasiyetli dönüşüm: 12 bit çözünürlük, düşük gürültülü tasarımla birleşerek sinyal alımının doğruluğunu garanti eder.

Geniş sıcaklık uyumluluğu: XT versiyonu, dış mekan ekipmanları veya klimalı fabrikalar gibi aşırı endüstriyel ortam gereksinimlerini karşılar.

Esnek yapılandırma: Sinyal türü, aralık ve filtreleme parametreleri Studio 5000 yazılımı aracılığıyla çevrimiçi olarak ayarlanabilir.

Sıcak değiştirilebilir destek: Sistemin kapalı kalma süresini azaltır ve bakım verimliliğini artırır.

5、 Seçim ve uyumluluk

Terminal tabanı: Yaylı veya vidalı terminalleri destekleyen 1794-TB2/TB3/TB3S/TB3T/TB3TS serisi taban ile birlikte kullanılması gerekir.

Ağ Bağdaştırıcısı: 1794-AENT/ASB/ACNR gibi bağdaştırıcılarla uyumludur, farklı ağ protokolü bağlantılarına olanak tanır.

Sertifikasyon standartları: UL, cUL, CE ve ATEX sertifikalı, küresel pazarlara ve patlamaya dayanıklı alanlara uygulanabilir.

Allen Bradley 1794-IE4XOE2/B modülü, yüksek performansı, güvenilirliği ve kullanım kolaylığı sayesinde endüstriyel otomasyon sistemlerinde analog sinyal işleme için ideal bir seçimdir. İster hassas kontrol gerektiren proses endüstrileri, ister verimli üretim hedefleyen ayrık üretim süreçleri olsun, bu modül esnek yapılandırması ve güçlü ağ entegrasyon yetenekleriyle işletmelerin dijital dönüşüm ve akıllı yükseltme elde etmelerine yardımcı olabilir.
