Ürün Genel Bakışı

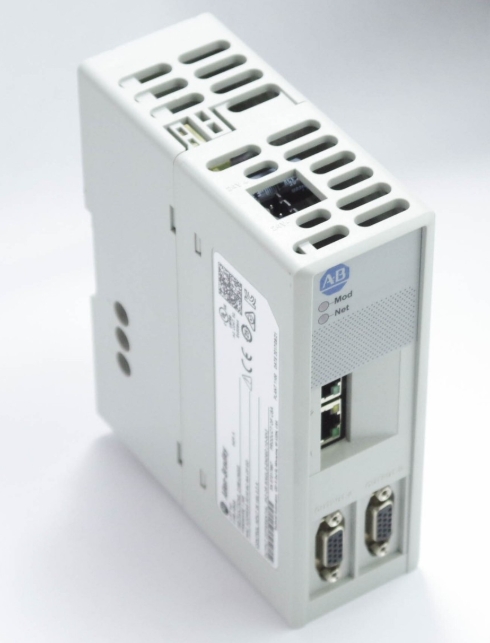

Allen Bradley 2198-ABQE Kodlayıcı Çıkış Simülatör Modülü, doğrusal tarama görüntüleme sistemlerindeki kameralar gibi çevresel ekipmanlara hassas kodlayıcı darbe sinyalleri iletmek üzere tasarlanmış, DIN rayına monte edilmiş, EtherNet/IP ağ destekli, bağımsız bir cihazdır. Logix5000 kontrol cihazları ve Kinetix servo sürücülerle kusursuz entegrasyon için tasarlanan bu modül, hareket kontrol sistemlerinde fiziksel ve sanal eksenleri birleştirerek otomasyon verimliliğini ve doğruluğunu artırır.

Temel Özellikler

EtherNet/IP Ağ Entegrasyonu : Endüstriyel ağlar arasında gerçek zamanlı iletişim ve senkronizasyonu destekleyerek hareket eksenlerinin birleşik kontrolünü sağlar.

Çift 15 Pinli Çıkış Konnektörleri :Geniş bir görüntüleme ve konumlandırma sistemi yelpazesiyle uyumlu, PO1 ve PO2 arayüzleri üzerinden yüksek çözünürlüklü kodlayıcı darbeleri sağlar.

Esnek Güç Kaynağı : Önceden takılmış kablolama fişleriyle 24V DC'de çalışır, kolay kurulum ve güvenilirlik sağlar.

Tanı LED'leri : Ağ durumu, modül sağlığı ve bağlantı etkinliği göstergeleri gerçek zamanlı operasyonel geri bildirim sağlar.

Kompakt Tasarım : Optimum hava akışı ve termal yönetim için üstte ve altta 100 mm boşluk bulunan yerden tasarruf sağlayan DIN ray montajı.

Teknik Özellikler

Güç Girişi : 24V DC (önceden kablolanmış konnektör dahildir).

Arayüzler :

• EtherNet/IP bağlantısı için iki adet RJ45 Ethernet portu (PORT1/PORT2).
• Kodlayıcı sinyal dağıtımı için çift 15-pin D-sub çıkışları (PO1/PO2).
• Fiziksel Boyutlar: 150mm (U) x 50mm (G) x 120mm (Y).
• Çevresel Sınıflandırma: 50°C'ye kadar çalışma sıcaklıklarında IP20 koruması.
• Sertifikalar: EMC, LVD, RoHS ve Makine Direktiflerine uygundur ve küresel düzenleyici uyumluluğu garanti eder.

Kurulum ve Yapılandırma

Montaj : Modülü entegre kelepçeyi kullanarak bir DIN rayına sabitleyin ve bitişik modüllerin veya kuyruk ankrajlarının yanal hareketi önlediğinden emin olun.

Kablolama : CP terminal bloğuna 24V DC güç bağlayın (tork: 0,22 N·m) ve çevresel cihazları PO1/PO2 çıkışlarına bağlayın.

Ağ oluşturma : Sistem entegrasyonu için PORT1/PORT2'yi EtherNet/IP anahtarlarına veya denetleyicilere bağlayın.

IP Adresleme : Ağ tanımlaması için statik bir IP'yi belgelemek ve atamak amacıyla önceden etiketlenmiş etiketi kullanın.

Uygulamalar

Yüksek Hassasiyetli Hareket Kontrolü : Paketleme, malzeme taşıma ve senkronize kodlayıcı geri bildirimi gerektiren montaj hatları için idealdir.

Görüntüleme Sistemleri : Doğrusal tarama uygulamalarında hassas konumsal verilerle kameraları çalıştırır.

Sanal Eksen Entegrasyonu : Logix5000 ortamlarında fiziksel servo sürücüler ile yazılım tabanlı hareket profillerini birbirine bağlar.

Avantajları

Azaltılmış Kablolama Karmaşıklığı : Enkoder çıkışlarını ve Ethernet bağlantısını birleştirerek kablo yönetimini basitleştirir.

Ölçeklenebilirlik : Ölçeklenebilir otomasyon çözümleri için çok eksenli yapılandırmaları ve Kinetix 5500/5700 sürücülerle entegrasyonu destekler.

Tanısal Şeffaflık : LED göstergeleri ve EtherNet/IP tanılamaları sorun gidermeyi ve bakımı kolaylaştırır.

Uyumluluk

Kinetix servo sürücüler, GuardLogix güvenlik kontrolörleri ve CompactLogix PAC'lerle kusursuz bir şekilde çalışır.

Esnek ağ tasarımı için Ethernet topolojilerini (doğrusal, halka, yıldız) destekler.
