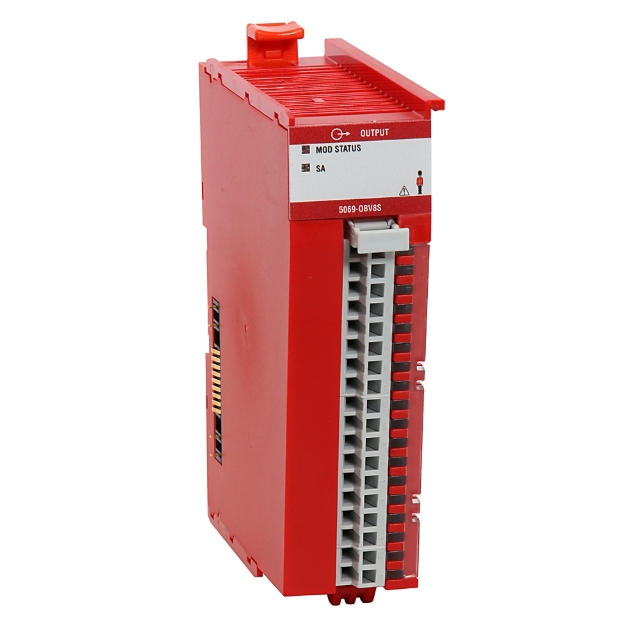

5069-OBV8S, Allen-Bradley by Rockwell Automation'dan Kompakt 5000 Dijital 8 Noktalı Güvenlik Kaynağı Çıkış Modülüdür. İşte ürün parametrelerine odaklanan ayrıntılı bir ürün tanıtımı:

Temel Bilgiler

• Modeli: 5069-OBV8S.
• Seri: Kompakt 5000 I/O Güvenlik Çıkış Modülü.

Elektriksel Parametreler

• Çıkış Sinyali: 10–32V DC.
• Açık Durum: Minimum voltaj 17,5 V DC, anma voltajı 24 V DC, maksimum voltaj 32 V DC; açık durum voltaj düşüşü maksimum 0,5 V DC; kanal başına açık durum akımı minimum 10 mA.
• Off-State: Off-state voltajı maks. 0,5V DC, off-state kaçak akımı nokta başına maks. 15mA.
• Çıkış Akımı Değeri: Kanal başına 1A.
• Dalgalanma Akımı: Nokta başına maksimum 15A.
• Çıkış Gecikmesi: Kapalı konumdan açık konuma maksimum 4ms, açık konumdan kapalı konuma maksimum 4ms.
• Güvenlik Bütünlüğü Seviyesi: SLCL3, P.Le, Cat.4'ü elde eder.
• Güvenlik Tepki Süresi: 4.5ms.
• Darbe Genişliği: Minimum 400μs.

Tanı Özellikleri

Alan güç kaybı algılama, yüksüz algılama, çıkış kısa devre/aşırı yük algılama, çıkış kısa devre/aşırı yük koruması, çıkış aşırı sıcaklık algılama, çıkış aşırı sıcaklık koruması, ters voltaj koruması, aşırı voltaj koruması ve CIP senkronizasyonunu destekler. Her çıkış noktası bu tanılama ve koruyucu işlevleri destekler.

Çıkış Kontrolü

• Arıza Modu Çıkış Kontrolü: Yok — Bir arıza algılandığında, çıkış güvenli bir duruma girecek ve arıza giderilene ve emniyet çıkışına güvenli bir duruma girmesi komutu verilene kadar kapalı kalacaktır.
• Programlama Modu Çıkış Durumu: Tüm noktalar kapalı.
• Arıza Modu Çıkış Durumu: Tüm noktalar kapalı.
• Genel Özellikler
• Çıktı Sayısı: 8.
• Yalıtım Voltajı: 250V sürekli, temel yalıtım tipi. LA güç kaynağı ile çıkış portları arasında veya ayrı çıkış portları arasında yalıtım yok.
• Güç Tüketimi: Maksimum 6,5 W güç tüketimi, maksimum 6,5 W termal tüketim.
• Boyutlar: Yaklaşık 138 mm yükseklik (5,43 inç), 36 mm genişlik (1,42 inç) ve 105 mm derinlik (4,15 inç).
• Ağırlık: 0.336KG.
• Montaj Rayı: Kalay kaplı veya krom pasifleştirilmiş çelik DIN raylarıyla uyumludur. EN50022 - 5x7,5 mm (1,38x0,30 inç) montaj raylarına monte edilebilir.

Elektromanyetik Uyumluluk ve Çevresel Parametreler

• Elektromanyetik Girişim: IEC 8000 - 6 - 4 standardına uygundur.
• Elektrostatik Deşarj Bağışıklığı: Temas deşarjı 6MY, hava deşarjı 8M. IEC 8000 - 4 - 2 standardına uygundur. Test koşulları: 20V/m, 1kHz sinüs dalgası, %80 modülasyon, frekans aralığı 80...2000MHz.
• Yayılan RF Bağışıklığı: IEC 8000 - 4 - 3 standardını karşılar. Test koşulları: 20V/m, 200Hz modülasyon, %50 darbe, %100 modülasyon. Test frekansları: 900MHz, 1800MHz, 2000...2700MHz.
• Hızlı Geçici Bağışıklık: IEC 8000 - 4 - 4 standardına uygundur. Test koşulları: Sinyal portlarında 5kW@5kHz.
• Dalgalanma Bağışıklığı: IEC 8000 - 4 - 5 standardını karşılar. Test koşulları: Sinyal portlarında 5kW hat-hat (MM) ve ±2W hat-toprak (CM).
• İletilen RF Bağışıklığı: IEC 6000 - 4 - 6 standardını karşılar. Test koşulları: 10Vrms, 1kHz sinüs dalgası, %80 modülasyon, frekans aralığı 50kHz...30MHz.
• Voltaj Düşüşleri: DC güç kaynağı portunda 10ms kesintilere izin verir. IEC 6000 - 4 - 29 standardını karşılar.

Uygulamalar

Dijital sinyal edinimi ve kontrolünün aynı anda gerektiği endüstriyel otomasyon uygulamaları için uygundur. Birden fazla iletişim protokolünü ve arayüzünü destekler. CompactLogix ve ControlLogix kontrolörleri gibi diğer Rockwell Automation cihazlarıyla sorunsuz bir şekilde bağlanabilir. Bu, sistemin G/Ç yeteneklerini genişletmeyi kolaylaştırır.

Çözüm

5069-OBV8S dijital çıkış modülü, çeşitli endüstrilerin taleplerini karşılamak üzere tasarlanmış son teknoloji bir cihazdır. Endüstriyel otomasyon alanında, üretim verimliliğini ve hassasiyetini artırmak için otomasyon sistemleriyle sorunsuz bir şekilde entegre olur. Makine imalatı için, ekipman operasyonları üzerinde güvenilir kontrol sunarak sorunsuz üretim süreçleri sağlar. Lojistik otomasyonu alanında, malzeme elleçleme ve depo yönetim sistemlerinin otomatikleştirilmesinde önemli bir rol oynar. Ayrıca, 5069-OBV8S, hassas kontrol ve güvenliğin en önemli olduğu gıda işleme, paketleme ve otomotiv endüstrisindeki uygulamalar için oldukça uygundur. Ayrıca, kimya endüstrisi, ilaç ve elektronik üretiminde olağanüstü performans sunarak, bu sektörlerin özel gereksinimlerini karşılamak için sağlam ve doğru dijital çıkış yetenekleri sağlar.
