Teknik Özellikler

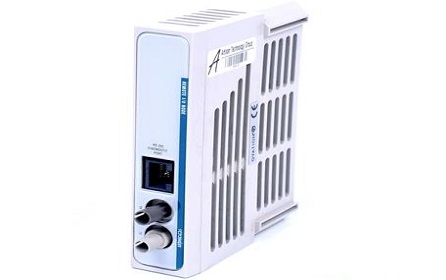

Parça Numarası: Ovation 1C31204G01

Üretici: Emerson Otomasyon Çözümleri

Giriş Voltajı: 24V DC (18-32V aralığı)

G/Ç Kanalları: 16 analog giriş (4-20mA) / 8 dijital çıkış

İletişim Protokolleri: Modbus TCP/IP, OPC UA, HART

MTBF: >250.000 saat

Sertifikalar: ATEX, IECEx, SIL 3

1C31204G01 Özellikleri

Ovation modülleri aşağıdaki özelliklere sahiptir:

• Hem uzaktan hem de yerel yapılandırmalarda mevcuttur.

• Modüler, "tak-çalıştır" bileşenler.

• Modüllerin hızlı kurulumu ve yapılandırması.

• I/O Taban Ünitelerinin DIN Rayına montajı.

• Standart G/Ç için Kişilik modüllerinde kablo şeması etiketleri sağlanır.

• Röle Çıkış modülleri için Taban Ünitesinde kablolama yönleri (Normalde Kapalı (NC), Normalde Açık (NO), Ortak (C)) sağlanmıştır.

• Standart G/Ç Elektroniği modüllerinde yazılabilir yüzey etiketleri sağlanır, böylece her etikette en fazla 16 nokta adı tanımlanabilir.

• Standart G/Ç Kişilik ve Elektronik modüllerindeki etiketler, uygun modüllerle eşleşecek şekilde renk kodludur.

• Benzersiz Temel Ünite bağlantı şeması güç ve iletişim kablolamasını ortadan kaldırır.

•Modül stili, grubu, seri numarası ve revizyonu her G/Ç Elektronik modülünde elektronik olarak saklanır.

• Sıcak takas yetenekleri sistem bakımını kolaylaştırır (bkz. Bölüm 6-5.1).

• Standart tanılama LED renk kodlarını gösteren durum göstergeleri.

• Yerel Kontrolör başına 128'e kadar Standart Ovation modülü (Elektronik modül artı bir Kişilik modülü = 1 modül ünitesi).

• Uzaktan Kumanda başına 1024 adede kadar Standart Ovation modülü (Elektronik modül artı bir Kişilik modülü = 1 modül ünitesi). • Tüm Standart G/Ç modülleri için ortak olan Temel Ünite.

• Röle Çıkış modülleri için iki Temel Ünite stili (G2R ve KUEP) mevcuttur

• Her saha terminalinde (G2R tarzı Ana Ünite hariç) test noktası/prob tutucu.

• Standart G/Ç Temel Ünitelerinde dahili yedek sigorta tutucular ve kablo şerit ölçer.

•Çoğu CE İşareti uyumludur

Gelişmiş İşlevsellik

✔ CyberSecure™ Teknolojisi

IEC 62443 standartlarını karşılayan gömülü donanım düzeyinde güvenlik

<50ms yanıt süresiyle gerçek zamanlı saldırı tespiti

✔ Tahmini Tanılama

Sürekli bileşen sağlığı izleme (kondansatörler, röleler)

30 günlük arıza tahmin doğruluğu: %92

✔ Sıcak Takas Yeteneği

Sistem kapatılmadan modül değişimi

15 saniye içinde otomatik yapılandırma

Endüstri Uygulamaları

Güç Üretimi: Kombine çevrim santrallerinde kritik türbin kontrolü

Petrol ve Gaz: Açık deniz platformları için emniyetli enstrüman sistemleri

Kimyasal İşleme: SIL 3 uyumluluğu ile toplu reaktör kontrolü

İlaç: FDA 21 CFR Bölüm 11 uyumlu operasyonlar

Rekabet Avantajları

✅ Eski Sürüm Uyumluluğu

Eski Ovation kontrolörlerinin doğrudan değiştirilmesi

%100 komut seti geriye dönük uyumluluğu

✅ Geleceğe Hazır Mimari

Emerson'un Plantweb™ IIoT ekosistemini destekler

5G endüstriyel modem entegrasyonu için önceden kablolanmış

✅ Küresel Su destek

72 saatlik acil değişim garantisi

Emerson 360™ aracılığıyla 7/24 uzaktan teşhis

Ürün Yöneticisinden alıntı:

"Ovation 1C31204G01, tek bir modülde 15 yıllık kontrol sistemi evrimini temsil ediyor. Siber-fiziksel tasarımı, önceki nesillere kıyasla planlanmamış kesinti süresini %60 azaltırken yapılandırma süresini yarıya indiriyor."
