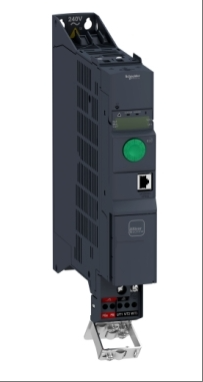

Schneider ATV320U06N4B frekans konvertörünün derinlemesine analizi: Küçük bir gövde boyutuyla endüstriyel akıllı üretim için yeni olasılıkların güçlendirilmesi

Endüstriyel otomasyon alanında, frekans konvertörleri motor kontrolü için temel ekipmandır ve performansları üretim sisteminin verimliliğini ve kararlılığını doğrudan etkiler. Schneider Electric tarafından piyasaya sürülen ATV320U06N4B frekans konvertörü, kompakt tasarımı, çok işlevli entegrasyonu ve endüstriyel uygulama uyarlanabilirliği nedeniyle küçük ve orta güç sürücü senaryoları için tercih edilen çözüm haline gelmiştir. Bu makale, bu ürünün temel değerini üç açıdan inceleyecektir: teknik parametreler, işlevsel özellikler ve uygulama senaryoları.

1、 Teknik parametreler: Hafif yük uygulama gereksinimlerinin doğru bir şekilde eşleştirilmesi

● Güç ve voltaj uyumluluğu

Anma gücü: 0,55 kW (üç fazlı 380-500 V giriş), konveyör bantları, fanlar ve pompa ekipmanları gibi hafif yük senaryolarını kapsar.

Çıkış özellikleri: Nominal akım 1.9A, çıkış voltaj aralığı 3 × 400V AC, 0.1-599Hz geniş bant ayarını destekler, ince hız düzenlemesinin gereksinimlerini karşılar.

● Donanım arayüzü ve koruma

Kurulum yöntemi: kitap şeklindeki tasarım, kabin kurulumunu destekler, IP20 koruma seviyesi, tozsuz endüstriyel ortamlar için uygundur.

Elektrik bağlantısı: Vidalı terminal kablolaması, DIN rayına veya duvara montaja uygundur, modüler tasarımı bakımı kolaylaştırır.

● Kontrol doğruluğu ve tepkisi

Kontrol modu: 10 bit (0-10V/0-20mA) voltaj çıkış çözünürlüğü ve 800 Ω akım çıkış empedansı ile V/F kapalı devre kontrolü ve sensörsüz vektör kontrolünü destekler ve kontrol sinyali kararlılığını sağlar.

Dinamik tepki: Anahtarlama frekansı 2-16 kHz arasında ayarlanabilir ve hızlanma/yavaşlama rampası adaptiftir. Motor kayma telafisi fonksiyonu düşük hızlı çalışmanın düzgünlüğünü artırır.

2、 İşlevsel Özellikler: Güvenlik ve Verimlilikte Çifte Atılım

● İletişim ve genişleme yetenekleri

Protokol desteği: Dahili Modbus seri haberleşmesinin yanı sıra CANopen, EtherCAT, Profibus DP V1, Profinet vb. gibi opsiyonel veri yolu modülleri PLC ve HMI ile kusursuz entegrasyon sağlar.

G/Ç genişlemesi:

Dijital giriş: 7 kanal (DI1-DI6, 24V DC lojik girişlerdir, DI5, darbe girişi olarak programlanabilir, frekansı 30kHz'e kadar).

Analog giriş: 3 kanal (0-10V, ± 10V, 0-20mA sinyallerini destekler, empedans 30k Ω).

Röle çıkışı: 2 kanal (NO/NC kontak, maksimum anahtarlama akımı 3A/250V AC veya 5A/30V DC), rezistif/endüktif yüklerle uyumludur.

● Güvenlik fonksiyonu entegrasyonu

STO emniyet torku kapatma: IEC 61800-5-2 standardına uygundur, acil durumlarda motor torkunu 0,5 saniye içinde keser.

Fren yönetimi: Dahili fren kesici, DC enjeksiyonlu frenlemeyi destekler, duruş süresini kısaltır.

● Enerji verimliliği optimizasyon tasarımı

EMC filtreleme: C2 sınıfı filtreler elektromanyetik paraziti bastırır ve EN 55011 endüstriyel çevre standardını karşılar.

Derating eğrisi: Uzun vadeli operasyonel güvenilirliği sağlamak için ortam sıcaklığı ≥ 40 ℃ olduğunda yükü otomatik olarak azaltın.

3、 Uygulama senaryosu: Çoklu endüstri adaptasyonu için esneklik

● Hafif sanayi otomasyonu

Tipik durum: Tekstil makinelerinin mil tahrik sistemi ve paketleme üretim hattının yapıştırma makinesi kontrolü, analog giriş yoluyla gerginlik/hız kapalı devre kontrolünü sağlar.

Avantajları: Kompakt boyut (10 × 10 × 5cm ³), sınırlı alana sahip dolaplara montaj için uygundur.

● Proses kontrolü

Tipik durum: Su arıtma sisteminde pompa istasyonu hız regülasyonu, HVAC sisteminde fan enerji tasarrufu, Profinet protokolü kullanılarak SCADA sistemi ile entegrasyon.

Avantajları: Çoklu pompa bağlantı kontrolünü destekler ve Modbus üzerinden master-slave cihaz senkronizasyonunu sağlar.

● Yeni enerji alanında

Tipik durumlar: Fotovoltaik takip braketleri için motor tahriki ve küçük ölçekli rüzgar enerjisi üretim sistemleri için eğim kontrolü.

Avantajları: Kararsız güç şebekelerine uygun geniş voltaj giriş aralığı (380-500V), senkron motor vektör kontrolünü destekler.

4、Kullanıcı yorumları ve satın alma önerileri

● Kullanıcı geri bildirimi

Olumlu yorum:

IP20 koruma + kitap şeklindeki tasarım, gıda paketleme hatlarının temizlik ortamına mükemmel uyum sağlar.” (Gıda makineleri üreticisi)

EtherCAT modülü, cihazların fabrikanın Nesnelerin İnternetine bağlanmasını sağlayarak hata ayıklama süresini %40 oranında azaltıyor.” (Sistem entegratörü)

İyileştirme önerisi: Yerinde çalışan mühendisler için öğrenme maliyetini azaltmak amacıyla Çince programlama arayüzü ekleyin.

● Satın alma için önemli noktalar

Güç uyumu: Motorun anma akımına göre seçilmesi gerekir ve ≤ 1,9A olan motorlar için 0,55 kW modeli uygundur.

Protokol uyumluluğu: Mevcut kontrol sisteminizle eşleşen iletişim modüllerini (örneğin Siemens PLC ekosistemi için Profinet) seçmeye öncelik verin.

Ürün web sitesi: https://www.3splc.com/ATV320U06N4B_c0_ss

Schneider ATV320U06N4B frekans dönüştürücüsü, "küçük gövde, büyük enerji" konseptiyle tasarlanmıştır ve yüksek hassasiyetli kontrol, zengin iletişim arayüzleri ve güvenlik fonksiyonları aracılığıyla küçük ve orta güç tahrik senaryoları için verimli çözümler sunar. Modüler tasarımı ve endüstriye uyarlanabilirliği, onu hafif endüstri, proses kontrolü ve yeni enerji alanlarındaki otomasyon yükseltmeleri için ideal bir seçim haline getirir. Maliyet etkinliği ve esneklik arayan kullanıcılar için bu ürün, şüphesiz Endüstri 4.0 dönüşümünde "gizli şampiyon"dur.
