I. Ürün Genel Bakışı

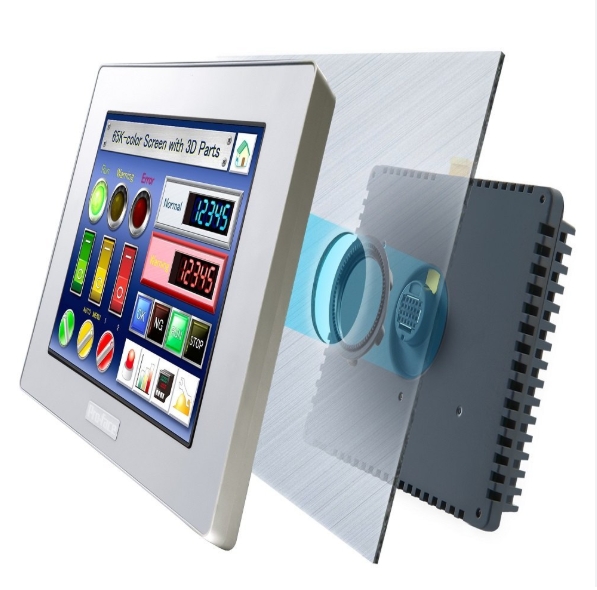

Pro-face PFXGP4401TAD, GP4000 serisine ait 7,5 inç TFT renkli dokunmatik ekranlı İnsan-Makine Arayüzüdür (HMI). Endüstriyel otomasyon, makine imalatı, yiyecek ve içecek, paketleme ve baskı endüstrileri için tasarlanmış olup, üretim parametrelerini izlemek ve ekipmanı kontrol etmek için temel bir insan-makine etkileşim cihazı olarak hizmet eder. Temel özellikleri arasında yüksek çözünürlüklü ekran, enerji tasarruflu tasarım ve uzaktan izleme yetenekleri bulunur.

II. Temel Özellikler

1. Ekran Performansı

• Ekran Türü: TFT gerçek renkli LCD, 640×480 piksel (VGA çözünürlük)
• Ekran Boyutu: 7,5 inç, 153,7 mm (G) × 115,8 mm (Y) etkin ekran alanı
• Renk Derinliği: 65.536 renk (titreşimsiz) / 16.384 renk (titreşimli)
• Parlaklık Kontrolü: 16 seviyede ayarlanabilir (dokunmatik panel veya yazılım aracılığıyla), 50.000 saati aşan arka aydınlatma ömrü (25°C'de sürekli çalışmada)

2. Elektriksel Özellikler

• Giriş Voltajı: 24VDC (nominal aralık: 19.2~28.8VDC)
• Güç Tüketimi: ≤12W, anlık akım ≤30A ile
• Yalıtım: Güç terminalleri ve FG arasında 1.000Vac/20mA yalıtım gücü (1 dakika), yalıtım direnci ≥10MΩ (500Vdc testi)

3. Çevresel Uyum

• Çalışma Sıcaklığı: 0~55°C, depolama sıcaklığı: -20~+60°C
• Koruma Sınıfı: IP65f ön panel (NEMA #250 TİP 4X/13 standartlarına uygundur)
• Titreşim ve Darbe Direnci: IEC/EN61131-2 standartlarını karşılar, 9,8 m/s² (X/Y/Z eksenleri) titreşime ve 147 m/s² darbeye dayanıklıdır
• EMI/RFI Bağışıklığı: 6kV temas deşarjı (IEC/EN61000-4-2 Seviye 3)

4. Depolama ve Arayüzler

Hafıza:

• Uygulama Alanı: 32MB FLASH EPROM (mantık program alanı dahil)
• Yedekleme Depolama: 320KB SRAM (lityum pille çalışır)
• Değişken Alan: 64KB SRAM (lityum pille çalışan)

İletişim Portları:

• Seri: COM1 (RS-232C), COM2 (RS-422/485)
• Ethernet: 10BASE-T/100BASE-TX (RJ-45)
• USB: Tip-A ×1, Mini-B ×1 (USB 2.0)
• SD Kart Yuvası: Bellek genişletmeyi destekler

5. Mekanik Tasarım

• Boyutlar: 218 mm (G) × 173 mm (Y) × 60 mm (D)
• Montaj Kesiti: 204,5 mm (G) × 159,5 mm (Y), 1,6~5 mm panel kalınlığına uygundur
• Soğutma: Doğal konveksiyon, ağırlık ≤1,2 kg

III. Temel Özellikler

1. Yüksek Tanımlı Etkileşim

Dokunmatik Tepki: <10ms tepki süresine sahip, eldiven kullanımına uygun analog rezistif dokunmatik ekran.

Ekran Optimizasyonu: 350cd/m² parlaklık, 500:1 kontrast oranı ve 140° yatay/dikey görüntüleme açıları zorlu ortamlarda görünürlüğü garanti eder.

2. Enerji Verimliliği ve Güvenilirlik

LED Arka Aydınlatma: Güç tüketimini %84 oranında azaltır (önceki modellere kıyasla), ayarlanabilir parlaklıkla kullanım ömrünü uzatır.

Veri Koruması: Lityum pil destekli bellek, elektrik kesintileri sırasında veri kaybını önler.

3. Uzaktan İzleme ve Genişletilebilirlik

Ethernet Yetenekleri: Veri kaydı ve uzaktan ekran izlemeyi etkinleştirir (GP-ViewerEX yazılımı gerektirir).

Çoklu Cihaz Uyumluluğu: PLC'lere, sıcaklık kontrol cihazlarına vb. RS-485/RS-232C arayüzleri üzerinden bağlanır ve sürücü kütüphaneleri önde gelen markaları destekler.

4. Endüstriyel Sınıf Koruma

Koruma Sınıfı: Toz ve suya dayanıklı IP65f ön panel, zorlu ortamlara uygundur.

Sertifikalar: Denizcilik uygulamaları da dahil olmak üzere CE, UL/cUL, KC ve diğer küresel standartlara uygundur.

IV. Uygulamalar

• Endüstriyel Otomasyon: Üretim hattı izleme ve ekipman durum görselleştirme.
• Makine İmalatı: CNC makineleri ve paketleme ekipmanları HMI.
• Yiyecek & İçecek: Dolum hattı parametre ayarı ve arıza teşhisi.
• Paketleme ve Baskı: Baskıcılar için gerginlik kontrolü ve renk kayıt ayarları.

V. Destekleyici Araçlar ve Kaynaklar

• Programlama Yazılımı: GP-Pro EX V4.03, 3D simülasyon bileşenlerini ve alarm geçmişi kaydını destekler.
• Veri Transferi: Yerinde programlamaya gerek kalmadan hızlı veri aktarımı için SD kart/USB.
• Uzaktan Yönetim: Mobil cihaz izleme için dahili Wi-Fi özellikli SP5000 serisi.

Çözüm: Pro-face PFXGP4401TAD, yüksek çözünürlüklü ekranları, endüstriyel düzeyde güvenilirliği ve çok yönlü iletişim arayüzlerini bir araya getirerek üstün görünürlük, kullanım kolaylığı ve çevresel dayanıklılık gerektiren zorlu uygulamalar için ideal bir HMI çözümü sunuyor.
