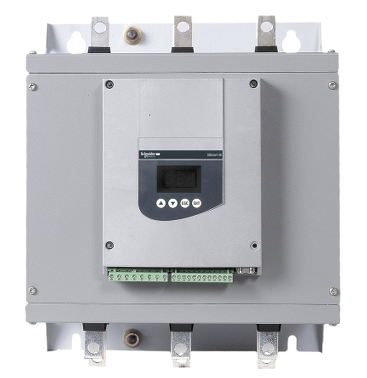

Schneider ATS48C25Q Yumuşak Yolverici: Endüstriyel Motor Kontrolü için Yenilikçi Bir Seçim

Endüstriyel otomasyon alanında, motor kontrolünün temel ekipmanı olan yumuşak yol vericilerin performansı ve güvenilirliği, üretim hatlarının verimliliğini ve istikrarını doğrudan etkiler. Küresel enerji verimliliği yönetiminde uzman olan Schneider Electric'in ATS48C25Q yumuşak yol vericisi, mükemmel teknik parametreleri ve geniş uygulama senaryoları yelpazesi sayesinde birçok endüstriyel kullanıcı için ilk tercih haline gelmiştir. Bu makale, bu ürünün temel parametrelerini, teknik avantajlarını ve tipik uygulamalarını inceleyerek mühendisler ve tedarik personeli için kapsamlı referanslar sunacaktır.

1、 Temel ürün parametrelerinin ayrıntılı açıklaması

1. Elektriksel özellikler

Anma akımı: 250A (400V'da), geniş bir motor gücü aralığına uyum sağlayabilir.

Adaptif motor gücü:

400V voltaj altında, motor güç hattı bağlandığında 110kW (zorlu uygulama) / 132kW (standart uygulama) destekler; Üçgen terminaller bağlandığında, 160kW (zorlu uygulamalar) / 220kW (standart uygulamalar) değerlerine ulaşabilir.

230V gerilimde, güç hattı bağlantısı 55kW (zorlu uygulamalar) / 75kW (standart uygulamalar) destekler; Üçgen terminal bağlantısı 110kW (zorlu uygulamalar) / 110kW (standart uygulamalar) değerlerine ulaşabilir.

Güç kaynağı voltaj aralığı: 230... 415V (-15%~+10%), 50/60Hz frekansıyla uyumlu, farklı küresel güç şebekesi ortamlarına uygundur.

Kontrol devresi voltajı: 220V (-15%~+10%), 50/60Hz, kontrol sinyallerinin kararlı iletimini sağlar.

2. Performans parametreleri

Çalıştırma yöntemi: Tork kontrolü (TCS patentli teknoloji), nominal değerin 5 katı ile sınırlı akım, yumuşak hızlanma sağlar.

Koruma fonksiyonu:

Motor termik koruma ve mekanik koruma (düşük yük, aşırı yük, rotor stop etme, direksiyon izleme).

Faz kaybı koruması ve gerilim dalgalanma toleransı (IEC 60947-4-2A'ya uygun olarak iletilen/yayılan girişim).

Haberleşme yeteneği: Modbus, Profibus DP, DeviceNet, Ethernet vb. protokollerle entegre olup, Endüstri 4.0 veri alışverişini desteklemektedir.

3. Fiziksel özellikler

Boyut ve ağırlık: 380 mm (yükseklik) x 320 mm (genişlik) x 265 mm (derinlik), ağırlık 18,2 kg, kolay dolap entegrasyonu için kompakt tasarım.

Çevresel uyum:

Çalışma sıcaklığı: -10~40 ℃ (kapasite azaltımı olmadan), depolama sıcaklığı: -25~70 ℃.

İrtifa adaptasyonu: ≤ 1000 m için derecelendirme yok ve 1000 m'yi aştığında akıntıdaki her 100 m'lik artış için %2,2 derecelendirme.

Koruma seviyesi: IP00, daha yüksek koruma sağlamak için kabinetle koordinasyon gerektirir.

2、 Teknolojik avantajlar ve yenilik noktaları

1. Tork Kontrol Sistemi (TCS)

Schneider'in patentli TCS teknolojisi, motor torkunun hassas kontrolü yoluyla aşağıdaki atılımları gerçekleştiriyor:

Yumuşak çalıştırma: Mekanik darbeyi azaltır ve motorların ve şanzıman ekipmanlarının ömrünü uzatır.

Ağır yük adaptasyonu: Santrifüj ve kompresör gibi yüksek ataletli yüklerin sorunsuz bir şekilde çalıştırılmasını destekler.

Enerji tasarrufu ve tüketim azaltımı: Başlangıç akım tepe değerini düşürün, elektrik şebekesinde gerilim düşüşlerini önleyin ve dağıtım kapasitesine olan talebi azaltın.

2. Çift yapılandırma ve kademeli kontrol

Çift parametre ayarı: Farklı çalışma koşullarına uyum sağlamak için iki set motor parametresini saklayabilir.

Çoklu makine kademeli çalıştırma: Büyük motor gruplarının sıralı olarak çalıştırılmasını sağlamak ve şebeke aşırı yüklenmesini önlemek için birden fazla yumuşak başlatıcının işbirlikçi çalışmasını destekler.

3. Zeka ve kullanılabilirlik

Entegre ekran ve yazılım: Hata ayıklama sürecini basitleştirmek için PowerSuite yazılımı veya yerel ekran aracılığıyla parametreleri hızla ayarlayın.

Baypas kontaktör kontrolü: Çalıştırma sonrasında otomatik olarak baypas moduna geçer, yumuşak başlatıcının ürettiği ısıyı azaltır ve enerji verimliliğini artırır.

3、 Tipik uygulama senaryoları

1. Pompa ekipmanı

Uygulama örneği: Belediye su temin sisteminde ATS48C25Q, yüksek güçlü su pompalarını kontrol eder, yumuşak başlatma ile su darbesi etkilerini ortadan kaldırır ve boru hatlarını ve vanaları korur.

Avantajları: Tork kontrolü, su pompasının düzgün bir şekilde hızlanmasını sağlar, motor aşırı yüklenmesi riskini azaltır ve ekipman bakım döngülerini uzatır.

2. Fan ve kompresör

Uygulama örneği: Bir kimya tesisinin havalandırma sisteminde, yumuşak yol verici, doğrudan başlatmanın neden olduğu akım şokunu ve mekanik titreşimi önlemek için yüksek gerilimli fanı kontrol eder.

Avantajları: TCS teknolojisi başlangıç torkunu optimize eder, fan yüklerinin atalet özelliklerine uyum sağlar ve enerji tüketimini azaltır.

3. Konveyör ve iletim sistemi

Uygulama örneği: Lojistik ayırma merkezindeki bantlı konveyör, konveyör bandının sıralı olarak başlatılması ve senkron çalışmasını sağlamak için birden fazla ATS48C25Q ünitesi tarafından kademeli olarak kontrol edilir.

Avantajları: Kademeli fonksiyon kontrol mantığını basitleştirir, sistem güvenilirliğini artırır ve arızalardan kaynaklanan kesintileri azaltır.

4、 Seçim ve tedarik önerileri

1. Önemli seçim noktaları

Yük tipi: Motorun üç fazlı sincap kafesli asenkron motor olduğunu doğrulayın ve parametreleri yük özelliklerine (sabit tork/değişken tork) göre ayarlayın.

Gerilim uyumu: Aşırı gerilim/düşük gerilim çalışmasını önlemek için şebeke gerilimini ve yumuşak yol vericinin nominal gerilim aralığını kontrol edin.

Koruma gereksinimleri: Endüstriyel ortama bağlı olarak ek koruma işlevlerini (patlamaya dayanıklılık ve yüksek sıcaklığa uyum gibi) seçin.

2. Pazar rekabeti karşılaştırması

ATS22 serisinden farkları: ATS48C25Q daha yüksek güç desteğine sahiptir (ATS22'nin 400 kW üst sınırına kıyasla 132 kW), ancak daha kompakt bir boyuta sahiptir ve bu da onu alan kısıtlaması olan senaryolar için uygun hale getirir.

Schneider ürünleri, ABB PSE serisi ile karşılaştırıldığında haberleşme protokolü uyumluluğu (Ethernet gibi) ve kademeli kontrol fonksiyonu açısından daha fazla avantaja sahiptir.

Schneider ATS48C25Q yumuşak yol verici, hassas tork kontrolü, kapsamlı koruma fonksiyonları ve akıllı iletişim yetenekleri sayesinde endüstriyel motor kontrolü alanında bir referans ürün haline gelmiştir. İster pompalar, ister fanlar veya şanzıman sistemleri olsun, istikrarlı ve verimli yol verme çözümleri sunarak işletmelerin işletme ve bakım maliyetlerini düşürmelerine ve üretim verimliliğini artırmalarına yardımcı olabilir. Güvenilir ekipman performansı ve uzun vadeli faydalar arayan endüstriyel kullanıcılar için ATS48C25Q, şüphesiz güvenilir bir seçimdir.
