MITSUBISHI GT1030-HBD-C Yeni ve Orijinal Yüksek kalite

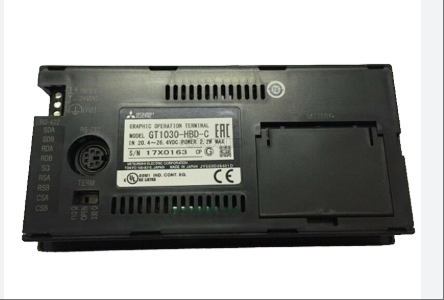

GT1030-HBD-C

GT1030-HBD-C, 288 × 96 piksel çözünürlükte STN LCD ekrana sahip 4,5 inçlik tek renkli insan-makine arayüzüdür (HMI) ve güçlü ışık ortamlarında net bir şekilde görüntülenebilen 3 renkli LED arka aydınlatmayla (yeşil/turuncu/kırmızı) donatılmıştır. Ultra ince gövde tasarımı, toz geçirmez ve su geçirmez özelliklere sahip IP67 koruma seviyesini karşılar, özellikle küçük alanlar veya dış mekan ekipman dağıtımı için -20 ℃ ila 50 ℃ geniş sıcaklık aralığına sahip çalışma ortamları için uygundur. Ürün, dahili 1,5 MB belleğe sahiptir ve RS-422/RS-232 iletişim arayüzlerini destekler. Mitsubishi FX, Q serisi PLC'ler ve üçüncü taraf cihazlarla uyumludur ve FA şeffaf iletim işlevini destekler. Program okuma, yazma ve izlemeyi gerçekleştirebilir. Bu model Unicode 2.1 standart yazı tiplerini destekler, birden fazla dili görüntüleyebilir ve italik ve alt çizgi gibi metin efektleri elde edebilir. GT Designer 3 programlama yazılımıyla birleştirildiğinde, ekran düzenleme ve dönüştürme işlemlerini hızla tamamlayabiliyor ve bu sayede mekanik kontrol ve otomatik üretim hatları gibi senaryolarda geleneksel gösterge ışıkları veya küçük operasyon panellerine göre uygun maliyetli bir alternatif haline geliyor.

Teknik özellikler GT1030-HBD-C

Parametreleri görüntüle

Ekran tipi: STN monokrom LCD ekran (siyah beyaz ekran, yüksek kontrast)

Ekran boyutu: 4.5 inç

Çözünürlük: 288 (genişlik) x 96 (yükseklik) piksel (yatay görüntüleme)

Ekran boyutu: 109,42 (genişlik) × 35,98 (yükseklik) milimetre (yatay ekran)

Karakter sayısını göster:

16 punto yazı tipi kullanıldığında: 36 kelime x 6 satır (yatay olarak görüntülenir)

12 punto yazı tipi kullanıldığında: 48 kelime x 8 satır (yatay olarak görüntülenir)

Görüntüleme açıları: 30 derece sola ve sağa, 20 derece yukarı ve 30 derece aşağı (yatay ekran)

Kontrast ayarı: 16 seviye ayarlanabilir

Parlaklık ayarı: 8 seviyeli ayarlanabilir

LCD parlaklığı: 200 cd/m² (yeşil olduğunda)

LCD ömrü: yaklaşık 50000 saat (25 ℃ ortam sıcaklığında ve 1/5 kontrast oranında)

2、 Arka aydınlatma parametreleri

Arka aydınlatma türü: 3 renkli LED (yeşil, kırmızı, turuncu)

Arka aydınlatma kontrolü: Renk, açık/kapalı/yanıp sönen/kapalı durumu kontrol edilebilir, ekran koruyucu zaman ayarı desteklenir

Arka aydınlatma ömrü: Değiştirmeye gerek yok, uzun hizmet ömrü

3、Dokunmatik panel parametreleri

Dokunmatik tuş sayısı: Ekran başına 50'ye kadar (matris modu)

Dokunmatik tuş boyutu: 16 x 16 nokta

Dokunma ömrü: 1 milyondan fazla kez (çalışma kuvveti 0,98N'nin altında)

Eş zamanlı basmayı destekler: 2 dokunmatik tuşa aynı anda basılabilir

4、 Depolama parametreleri

Kullanıcı depolama alanı: Mühendislik verilerini depolamak için kullanılan, kapasitesi 1,5 MB'den az olan dahili flaş bellek

Bellek ömrü (yazma sayısı): 100000 kez

SRAM kapasitesi: 128KB

5、 Pil parametreleri (ayrı satılır)

Pil türü: GT11-50BAT lityum pil

Yedekleme nesneleri: saat verileri, alarm kayıtları, reçete verileri, zaman eylem ayar değerleri

Pil ömrü: yaklaşık 5 yıl (ortam sıcaklığı 25 ℃)

6、 Arayüz parametreleri

PLC haberleşme arayüzü:

RS-422: 1 kanal, iletim hızı 115200/57600/38400/19200/9600/4800bps, arayüz şekli 9 pinli konnektör terminal bloğudur

RS-422/485: 1 kanal, yukarıdakiyle aynı iletim hızına sahip, arayüz şekli 9 pimli bir konnektör terminal bloğudur ve terminal direnci Açık/110 Ω/330 Ω olarak seçilebilir (fabrika değeri 330 Ω'dur)

Bilgisayar iletişim arayüzü:

RS-232: 1 kanal, yukarıdakiyle aynı iletim hızı, arayüz şekli MINI DIN 6-pin'dir (dişi kafa), bilgisayar iletişimi için kullanılır (mühendislik veri yükleme/indirme, işletim sistemi kurulumu, şeffaf işlev)

7、 Diğer özellikler

Buzzer çıkışı: tek ton (uzun, kısa, yok), dokunmatik tuşa basıldığında ses çıkarır

Koruma yapısı: IP67f'ye eşdeğer (JEM1030) (ön kısım)

Boyutlar: 145 (genişlik) x 76 (yükseklik) x 29,5 (derinlik) milimetre (yatay olarak görüntülendiğinde montaj aksesuarları hariç)

Panel açıklığı boyutu: 137 (genişlik) x 66 (yükseklik) milimetre (yatay olarak görüntülendiğinde)

Ağırlık: Yaklaşık 0,3 kilogram (montaj aksesuarları hariç)

İlgili yazılım paketi: GT Designer 3 Sürüm 1.17T veya üzeri

8、 Güç parametreleri

Giriş güç kaynağı voltajı: DC24V（+10% -15%）， Dalgalanma voltajı 200mV'nin altında

Sigorta: Dahili, değiştirilemez, 0,5A

Güç tüketimi: Arka ışık kapalıyken 2,2 W'ın (90 mA/DC24 V) altında, 1,7 W'ın (70 mA/DC24 V) altında

Darbe akımı: 18A'nın altında 1ms (DC26.4V)

İzin verilen anlık durma süresi: 5ms içinde

Gürültü önleme performansı: 1000Vp-p gürültü voltajı, 1 μs gürültü genliği (30-100Hz gürültü frekansı simülasyon deneyine dayanmaktadır)

Gerilime dayanıklı: AC500V 1 dakika boyunca (GOT'un tüm güç terminalleri ve toprak terminalleri arasında)

Yalıtım direnci: 10M Ω'dan büyük bir dirence sahip bir DC500V megohmmetre ile ölçülmüştür (GOT'un tüm güç terminalleri ve toprak terminalleri arasında)
