MITSUBISHI GT1685M-STBA Yeni ve Orijinal Yüksek kalite

GT1685M-STBA

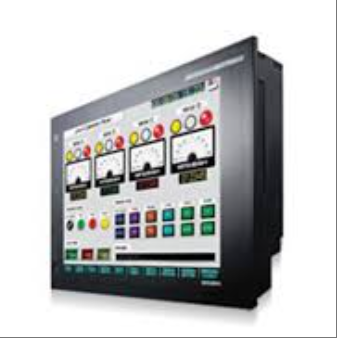

GT1685M-STBA modeli, özellikle endüstriyel otomasyon ve ticari ekipman alanları için tasarlanmış yüksek performanslı 12.1 inç renkli dokunmatik ekranlı insan-makine arayüzü (HMI) ürünüdür. 800 × 600 piksel çözünürlüğe sahip yüksek parlaklık, geniş görüş açılı TFT renkli LCD ekran kullanır ve 65536 canlı renk sunarak güçlü ışık ortamlarında bile net ve gerçekçi görsel efektler sağlar. Ürün, yüksek frekanslı insan-bilgisayar etkileşim senaryoları için uygun, 1 milyondan fazla işlemlik bir hizmet ömrüne sahip, duyarlı ve dayanıklı bir analog dirençli dokunmatik panel ile donatılmıştır.

Bu model AC 100-240V geniş voltaj girişini destekler ve toz ve su sıçramalarına etkili bir şekilde dayanabilen IP67 koruma seviyesine sahiptir. Özellikle karmaşık endüstriyel ortamlar için -20 ℃ ile 60 ℃ arasındaki geniş sıcaklık çalışma ortamları için uygundur. Dahili 15 MB kullanıcı depolama alanına sahiptir (57 MB'a kadar genişletilebilir) ve Ethernet, RS-232, RS-422/485 ve USB arayüzlerini entegre eder. CC Link ve Modbus gibi ana akım endüstriyel iletişim protokolleriyle uyumludur ve çoklu protokol işbirlikli kontrolü elde etmek için PLC'ler ve frekans dönüştürücüler gibi cihazlarla sorunsuz bir şekilde bağlanabilir. Ek olarak, ürün multimedya video ve RGB sinyal girişini destekleyerek cihaz durumu görselleştirme ve veri izleme ihtiyaçlarını karşılar. Kompakt yapısı, yüksek güvenilirliği ve ölçeklenebilirliği ile GT1685M-STBA, mekanik üretim, paketleme, lojistik ve ticari şarj istasyonları gibi alanlarda yaygın olarak kullanılmakta ve endüstriyel otomasyon sistemleri için verimli ve istikrarlı insan-makine etkileşimi çözümleri sunmaktadır.

Teknik özellikler GT1685M-STBA

Parametreleri görüntüle

Ekran boyutu: 12.1 inç.

Çözünürlük: 800 × 600 (SVGA), yüksek görüntüleme doğruluğu ile endüstriyel sahnelerde görüntü netliği gereksinimlerini karşılayabilir.

Ekran türü: Zengin renkler ve geniş görüş açısı, 80 derece sola ve sağa, 80 derece yukarı ve 60 derece aşağı ile yüksek parlaklık ve geniş görüş açısına sahip TFT renkli LCD ekran, ekran içeriğini farklı açılardan görüntülemeyi kolaylaştırır.

Ekran rengi: 65536 renk, hassas görsel efektler sunabilen doğal renk geçişleri.

LCD parlaklığı: 470cd/m², yoğun ışık ortamlarında bile iyi görüş sağlar.

Parlaklık ayarı: 8 seviyeli parlaklık ayarını destekler ve kullanıcılar bunu gerçek ortam ışık koşullarına göre ayarlayabilir.

Ekran boyutu: 246 (G) × 184,5 (Y) mm.

Karakter görüntüleme sayısı: 16 nokta standart yazı tipi için 50 karakterden oluşan 37 satır (EM) ve 12 nokta standart yazı tipi için 66 karakterden oluşan 50 satır (EM).

Arka aydınlatma parametreleri

Arka aydınlatma tipi: LED (değiştirilemez), 60000 saate kadar uzun kullanım ömrüne sahip (bir seferde ekran parlaklığı %50 ve ortam sıcaklığı 25 ℃).

Arka ışık rengi: beyaz.

Dokunmatik ekran parametreleri

Dokunmatik tipi: Analog rezistif dokunmatik ekran, hassas çalışma, kararlı tepki.

Düğme boyutu: minimum 2 × 2, kullanıcıların hassas işlemler gerçekleştirmesi için uygundur.

Eş zamanlı tuş sayımı: Temel tek dokunuş gereksinimlerini karşılamak için birden fazla tuşa aynı anda basılamaz.

Ömür: 1 milyondan fazla çevrim (çalışma kuvveti 0,98 N'nin altında), yüksek dayanıklılık.

İnsan vücudunun algılama parametreleri

Algılama mesafesi: 1m, insan yakınlığını otomatik olarak algılayabilir ve akıllı etkileşim sağlayabilir.

Algılama aralığı: Alt sol, sol ve sağda 70 derece, geniş algılama aralığı.

Algılama gecikme süresi: 0-4 saniye, gerçek ihtiyaçlara göre ayarlanabilir.

Bellek parametreleri

Flash depolama kapasitesi: 15MB olarak üretilmiştir, mühendislik verilerinin depolanması, işletim sistemi depolaması vb. için kullanılır.

Flash bellek ömrü: 100000 çevrim, kararlı ve güvenilir veri depolama.

Genişletilmiş Flash Bellek: Gerektiğinde daha büyük veri depolama gereksinimlerini karşılamak için genişletilebilen 57MB dahili flash bellek.

Pil parametreleri

Pil tipi: GT15- BAT lityum pil.

Pil ömrü: yaklaşık 5 yıl (ortam sıcaklığı: 25 ℃), cihaz için istikrarlı güç desteği sağlar.

Arayüz parametreleri

RS-422/485:1 kanal, 115200/57600/38400/19200/9600/4800bps iletim hızı, 14 pinli (dişi) konnektör şekli, bağlı cihazların haberleşmesinde kullanılır.

RS-232: Tek kanal, 115200/57600/38400/19200/9600/4800bps iletim hızı, D sub 9-pin (erkek) konnektör şekli, makine iletişimi, bilgisayar bağlantısı vb. için kullanılabilir.

Ethernet: İletim modu 100BASE-TX, 10BASE-T 1ch'dir ve konektör şekli RJ-45'tir, cihaz iletişimini, ağ geçidi işlevlerini ve kişisel bilgisayar bağlantılarını bağlamak için kullanılır.

USB (cihaz): Tam hızda maksimum aktarım hızı 12Mbps olup, 1 kanallıdır ve arayüz şekli USB Mini-B olup, kişisel bilgisayara bağlanabilir.

USB (Host): Maksimum aktarım hızı 12Mbps, 1 kanal, arayüz şekli TYPE-A, veri aktarımı ve depolama için kullanılır.

CF kart: 1 kanallı standart flash kart yuvası, TYPEI arayüz şekli, veri kaydetme, veri transferi ve GOT başlatma için kullanılır.

Fonksiyon kartını seçin: MES arayüz fonksiyonu 1 kanal kullanır.

Genişletme arayüzü: İletişim ünitesi/opsiyonel ünitenin montajı için 2 kanal.

Buzzer çıkış parametreleri

Çıkış türü: monofonik (ayarlanabilir perde), basit ses komutları sağlar.

Yapısal parametreleri koruyun

Koruma seviyesi: Ön kısım IP67F standardını karşılar ve panelin iç kısmı IP2X (JEM1030) standardını karşılar, iyi toz ve su direncine sahiptir, zorlu endüstriyel ortamlar için uygundur.

kurulum parametreleri

Panel açıklık ölçüsü G × Y × D: 316 × 242 × 52 mm'dir.

Panel kesim ölçüsü: 302 (G) × 228 (Y) mm.

Ağırlık (montaj aksesuarları hariç): 2,7KG.

Güç kaynağı parametreleri

Soğutma yöntemi: Ek soğutma ekipmanına ihtiyaç duyulmadan kendi kendini soğutur, ekipmanın karmaşıklığını ve maliyetini azaltır.

Giriş güç kaynağı voltajı: AC100-240V (+10%/-15%), geniş voltaj giriş aralığı, farklı güç kaynağı ortamlarına uygundur.

Giriş frekansı: 50/60Hz ± %5.

Maksimum görünür güç: 110VA (maksimum yük).

Güç tüketimi: Genellikle 46W, arka ışık kapalıyken 32W, nispeten düşük enerji tüketimi.

Akım girişi: 28A'nın altında (4ms).

Anlık elektrik kesintisine izin verilir: 20ms içinde (AC100V üzeri), voltaj dalgalanmalarına karşı belirli bir dirençle.

Gürültü toleransı: 1500Vp-p gürültü voltajı, 1 μs gürültü genliği, 25-60Hz gürültü frekansına sahip bir gürültü simülatörü aracılığıyla elektromanyetik girişimin olduğu ortamlarda kararlı çalışma.

Gerilim dayanıklılığı: Güç terminali AC1500V'daki topraklama kablosuna 1 dakika boyunca bağlanarak ekipmanın güvenliği sağlanır.

Yalıtım direnci: Güç terminali, topraklama kabloları arasındaki DC500V için 10M Ω veya üzeri yalıtım direncine sahip bir yalıtım direnci ölçerden geçerken iyi bir yalıtım performansına sahiptir.
