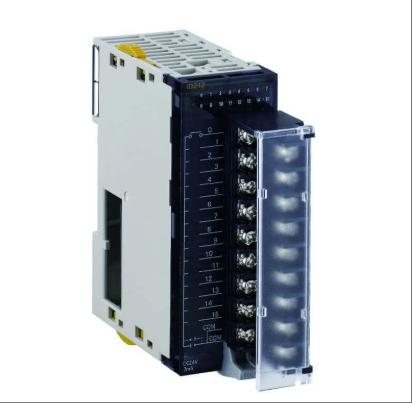

CJ1W-ID212
CJ1W-ID212 modeli, özellikle endüstriyel otomasyon için tasarlanmış yüksek performanslı bir dijital giriş modülüdür. 16 noktalı DC24V giriş fonksiyonuna sahiptir, kompakt bir DIN ray montaj yapısını benimser, NPC/PNP bipolar giriş modunu destekler, DC20,4V ila 26,4V geniş bir voltaj aralığıyla uyumludur, 3,3k Ω giriş empedansına ve DC24V'de tipik 7mA giriş akımına sahiptir. Temel avantajları arasında yüksek hızlı tepki kabiliyeti (AÇIK tepki süresi ≤ 15 μ s, KAPALI tepki süresi ≤ 90 μ s) ve yazılım aracılığıyla esnek tepki gecikmesi (0-32ms) ayarı desteği bulunur, yüksek hızlı sinyal yakalama senaryoları için uygundur; Modül, her 8 giriş noktası grubunun PLC'nin dahili devresinden izole edildiği optocoupler izolasyon teknolojisini benimser. Yalıtım direnci ≥ 20M Ω (DC100V) ve dayanım gerilimi AC1000V/1 dakikadır (kaçak akım ≤ 10mA), sistemin anti-parazit yeteneğini önemli ölçüde artırır; Dahili dijital filtre (0 ila 32ms arasında ayarlanabilir) gürültü parazitini etkili bir şekilde filtreleyebilir ve her giriş noktası, giriş sinyali durumunun hızlı teşhisi için bağımsız bir LED gösterge ışığı ile donatılmıştır; Fujitsu/OTAX veya MIL konnektör arayüzlerini destekler, çeşitli yerinde kablolama ihtiyaçlarına uyum sağlar ve CE, cULus, Lloyd, NK vb. gibi uluslararası sertifikaları geçmiştir ve RoHS3 çevre standartlarına uygundur. Yüksek hızlı ve yüksek hassasiyetli giriş sinyali işleme gerektiren mekanik üretim, paketleme üretim hatları, lojistik sıralama vb. gibi endüstriyel senaryolarda yaygın olarak kullanılır ve güvenilir otomasyon kontrol sistemleri oluşturmada önemli bir bileşendir.
Teknik özellikler CJ1W-ID212
Elektriksel parametreler
Nominal giriş voltajı: DC24V, izin verilen voltaj aralığı DC20.4V ile 26.4V arasındadır.
Giriş akımı: DC24V'da tipik değer 7mA'dir.
Giriş tipi: NPN veya PNP bağlantı standartlarını destekler, kullanıcılar sahadaki ekipmanlara göre esnek bir şekilde seçim yapabilirler.
Giriş yanıt süresi:
AÇIK tepki süresi: varsayılan 8ms, farklı uygulama senaryolarını karşılamak için ayarlar aracılığıyla 16ms, 32ms veya 64ms olarak ayarlanabilir.
KAPALI tepki süresi: Tipik değer 90 μ s'dir (diğer verilere göre 15 μ s kadar düşük olabilir ve belirli değer test koşulları veya ürün versiyonları nedeniyle biraz değişebilir), giriş sinyali değişikliklerine hızlı yanıt sağlar.
Giriş izolasyon yöntemi: Optocoupler izolasyon teknolojisini benimseyerek, 8 giriş sinyalinin her grubu PLC'nin dahili devresinden izole edilir, izolasyon direnci ≥ 20M Ω (DC500V), dayanım gerilimi AC1000V/1 dakika (kaçak akım ≤ 10mA), elektromanyetik paraziti etkili bir şekilde bastırır.
2、 Mekanik ve montaj parametreleri
Ölçüler: Genişlik 31mm, Yükseklik 90mm, Derinlik 89mm (Diğer veriler, farklı ürün versiyonları veya ölçüm standartları nedeniyle değişiklik gösterebilecek 65mm derinliği göstermektedir).
Ağırlık: Yaklaşık 100g ile 160g (ürün yapılandırmasına veya gövde malzemesine bağlı olarak belirli değerler biraz değişebilir).
Kurulum yöntemi: Endüstriyel otomasyon ekipmanlarının kompakt ve modüler tasarım trendine uygun olarak DIN ray kurulumunu destekler.
Kablolama yöntemi: Sabit ve güvenilir bir elektrik bağlantısı sağlamak için, A0~A8 ve B0~B8 terminal numaralarını bağlamak için vidalı terminal blokları kullanın (bazı terminaller ünite üzerinde basılı değildir, lütfen harici bağlantı şemasına bakın).
3、İşlevsel özellikler
Giriş gösterge ışığı: Her giriş noktası, kolay hata ayıklama ve bakım için giriş sinyalinin gerçek zamanlı durumunu gösteren bağımsız bir LED gösterge ışığı ile donatılmıştır.
Giriş filtreleme fonksiyonu: Dahili dijital filtre, 0 ila 32 ms arasında ayarlanabilir filtreleme süresi, yerinde gürültü girişimini etkili bir şekilde filtreler ve sinyal kararlılığını artırır.
Giriş gecikme ayarı: Giriş sinyali titremesinden kaynaklanan yanlış işlemleri önleyebilen AÇIK/KAPALI gecikme işlevini (0-32 ms) destekler.
Uyumluluk: Fujitsu/OTAX veya MIL konnektör arayüzlerini destekler ve çeşitli yerinde kablolama ihtiyaçlarına uyum sağlar.
4、 Çevresel uyum yeteneği
Çalışma sıcaklığı: 0 ℃ ila 55 ℃, geleneksel endüstriyel ortamların sıcaklık gereksinimlerini karşılar.
Depolama sıcaklığı: -25 ℃ ila 70 ℃, aşırı depolama veya nakliye koşullarına uygundur.
Nem aralığı: %10~%90 RH (yoğuşmasız), nemli veya kuru ortamlar için uygundur.
Koruma seviyesi: IP20, çapı 12,5 mm'den büyük katı yabancı cisimlerin girmesini engeller.
5、 Elektromanyetik uyumluluk ve sertifikasyon
Güvenlik sertifikasyonu: CE, cULus, Lloyd, NK vb. uluslararası sertifikalar aracılığıyla küresel endüstriyel güvenlik standartlarına uyum sağlanır.
Çevre standartları: RoHS3 spesifikasyonlarına uygun, nem hassasiyet seviyesi MSL1 (sınırsız), sıkı çevresel gereksinimlerin olduğu senaryolar için uygundur.
Elektromanyetik uyumluluk: 2kV'a kadar güç hattı parazitlerine dayanıklıdır (IEC61000-4-4 standardı), karmaşık elektromanyetik ortamlarda kararlı çalışma sağlar.
