NS10-TV01B-V2

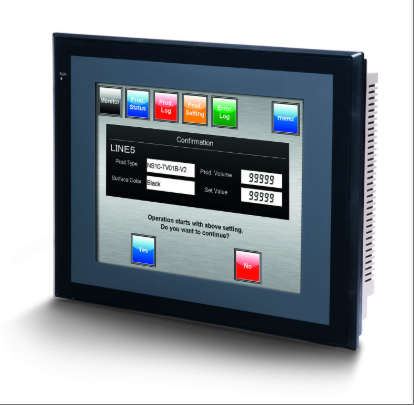

NS10-TV01B-V2 model ürün, 10,4 inç renkli TFT dokunmatik ekranlı insan-makine arayüzüdür (HMI), yüksek parlaklıkta LED arkadan aydınlatmalı bir ekran benimser, 640 × 480 piksel çözünürlüğe sahip 65536 renkli gerçek renkli ekranı destekler, dirençli dokunmatik ekran teknolojisi ile donatılmıştır, endüstriyel sınıf koruma performansına sahiptir, IP65 kabuk koruma seviyesi ile, 0 ° C ila 50 ° C çalışma sıcaklığı aralığı ve %35 ila %85 nem ortamı için uygundur, DC24V ± %15 güç kaynağı ile uyumludur, RS-232C seri iletişim arayüzünü destekler ve Ethernet portu ile donatılmıştır, depolama kapasitesini genişletmek için dahili Compact Flash bellek kartı yuvası, standart 40MB yerleşik bellek, 160000 veri noktası ve 5000 alarm kaydı saklayabilir, çok dilli ekranı destekler (Çince dahil), merdiven programı ve görüntü verilerinin senkron simülasyon gelişimini elde etmek için CX One araç setini entegre eder, cihaz izleme, veri edinim ve diğer karmaşık endüstriyel senaryolar. Görsel etkileşim gereksinimleri.
Teknik özellikler NS10-TV01B-V2
1、 Temel özellikler
Boyutlar: 323 × 241 × 49 mm, kolay entegrasyon ve kurulum için kompakt tasarım.
Gövde rengi: Siyah, endüstriyel ekipman standardı renk uyumuna uygundur.
Ekran boyutu: Net bir görsel arayüz sağlayan 10,4 inç renkli TFT ekran.
2、 Parametreleri görüntüle
Çözünürlük: 640 × 480 piksel, endüstriyel sahnelerin görüntüleme doğruluğu gereksinimlerini karşılar.
Ekran rengi: Karmaşık grafikleri ve dinamik görüntü sunumunu destekleyen 65536 gerçek renkli ekran.
Ekran türü: LED arka aydınlatmalı TFT LCD, yüksek parlaklık ve düşük güç tüketimi performansı sağlar.
3、 Elektriksel parametreler
Güç kaynağı voltajı: DC24V ± %15 (yani 20,4-27,6V), endüstriyel alanlardaki yaygın güç kaynağı sistemleriyle uyumludur.
Güç tüketimi: Belirli bir değer açıklanmamıştır ancak LED arka aydınlatma tasarımıyla enerji tasarrufu özellikleri elde edilmiştir.
4、 Çevresel uyum yeteneği
Çalışma sıcaklığı aralığı: 0 ° C ila 50 ° C (montaj açısı ve genişleme modülüne bağlı olarak ayarlanabilir, genişleme aygıtı yoksa 0-45 ° C'dir; video giriş ünitesi veya denetleyici bağlantı arayüz ünitesi takıldığında 0-35 ° C'dir; montaj açısı yatay yönde 30-90 ° olduğunda 0-50 ° C'dir).
Depolama sıcaklığı aralığı: -20 °C ile 60 °C arası, ekstrem depolama ortamlarına uygundur.
Çalışma nem aralığı: %10 - %90 RH (yoğuşma yok), nemli atölyelerin operasyonel gereksinimlerini karşılar.
Koruma seviyesi: IP65 (toz geçirmez ve su geçirmez), NEMA 4 standardına uygundur, toz ve su sıçramalarına karşı dayanıklıdır.
5、 Arayüz ve İletişim
İletişim arayüzü: Standart RS-232C seri iletişim arayüzü, Ethernet portlarını destekler (bazı modeller yapılandırılmıştır) ve birden fazla endüstriyel protokolle uyumludur.
Depolama kartı genişletme: Dahili Compact Flash yuvası, depolama kartı kapasitesinin genişletilmesini destekler.
USB arayüzü: USB arayüzü ile donatılmış olup, program indirme ve veri yedeklemeyi destekler.
6、İşlevsel özellikler
Dokunmatik ekran teknolojisi: Eldiven kullanımını destekleyen, 1.000.000 defaya kadar dokunma ömrüne sahip (25 °C'de) dirençli dokunmatik ekran.
Çoklu dil desteği: Çince dahil olmak üzere birden fazla dilde görüntüleme, küresel uygulama senaryolarına uygundur.
Veri kayıt kabiliyeti: 160000 veri noktasını ve 5000 alarm kaydını depolayabilme kapasitesine sahip olup, geçmiş veri izlenebilirliğini desteklemektedir.
Geliştirme araç seti: Merdiven diyagramı programlarının ve ekran verilerinin senkron simülasyon gelişimini gerçekleştirmek için CX One araç setini entegre edin.
Alarm fonksiyonu: Dahili alarm kod sistemi, 10 ekranı ve 1:10 reçete yönetimini destekler.
Vektör grafik desteği: Vektör grafik görüntülemeyle uyumludur, arayüz etkileşim deneyimini geliştirir.
Kullanıcı Komut Dosyası: İşlevselliği ve ölçeklenebilirliği artırmak için özel komut dosyası programlamayı destekler.
7、 Güvenlik ve Sertifikasyon
Anti-parazit: IEC61000-4-4 standardına uygundur ve 2kV geçici parazite (güç hattı) dayanıklıdır.
Topraklama direnci: ≤ 100 Ω, elektriksel güvenliği sağlar.
Ürün Sertifikasyonu: Ürün güvenliğini ve güvenilirliğini garanti altına almak için UL 508, UL 1604, EMC Direktifi, NK ve LR standartlarına göre sertifikalıdır.
Hizmetlerimiz:
1、Tüm ürünlerimiz yeni ve orijinaldir ve kalitelidir
2、Fiyatlarımız oldukça rekabetçidir.
3、 Stoklarımızda çok miktarda ürün bulunduruyoruz, bu sayede müşterilerin elde edilmesi zor olan bileşenleri elde etmelerine yardımcı olabiliyoruz.
4、Tüm sorularınız değerlendirilecek ve 24 saat içinde cevaplanacaktır.
Paketleme ve Teslimat:
1、100% Yepyeni ve Orijinal Fabrika Mührü!
2、Garanti: 1 yıl
3、Paketleme: Karton kutulu orijinal ambalaj.
4、Teslimat süresi: Ödeme yapıldıktan sonra 3-7 gün içinde gönderilir
5、Tüm mallar sevkiyattan önce test edilecektir
