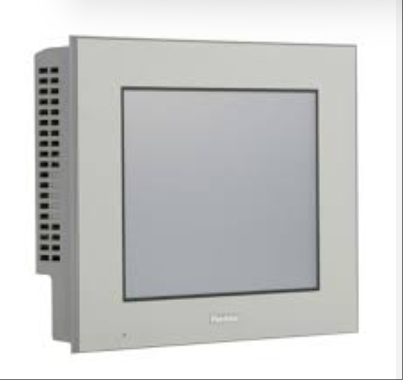

PFXGP4501TADW
PFXGP4501TADW, yüksek çözünürlüklü ekran, güçlü anti-parazit iletişimi ve askeri düzeyde korumayı birleştiren, özellikle zorlu endüstriyel ortamlar için tasarlanmış 10,4 inçlik yüksek performanslı bir insan-makine arayüzüdür (HMI). 65536 renkli TFT gerçek renkli LCD ekran (640 × 480 çözünürlük) ve yüksek hassasiyetli dirençli dokunmatik ekran ile donatılmıştır ve endüstriyel çoklu ışık kaynağı ortamlarında net görselleştirme işlemlerini destekler; 10/100Mbps Ethernet, RS-232/422/485 üç seri portu ve USB 2.0 arayüzünü entegre eden, Modbus TCP/RTU, OPC UA, EtherNet/IP gibi ana akım endüstriyel protokollerle uyumlu, PLC'ler, frekans dönüştürücüler, sensörler vb. gibi heterojen cihazları sorunsuz bir şekilde bağlayarak gerçek zamanlı veri alışverişi ve platformlar arası kontrol elde eden çift iletişim ağ geçidi mimarisine sahiptir; Gövde, -20 ℃ ila 60 ℃ geniş sıcaklık sertifikasyonunu, MIL-STD-810G titreşim ve darbe testini ve tuz püskürtme korozyon korumasını geçen IP66f / NEMA 4X tamamen kapalı fansız bir tasarım benimser. Toz, yağ lekeleri ve yüksek nem gibi aşırı senaryolarda hala istikrarlı bir şekilde çalışabilir; Destekleyen GP Pro EX geliştirme yazılımı, dinamik trend grafiklerini, çok seviyeli alarmları, tarif yönetimini ve diğer işlevleri destekler. Hızlı bir şekilde çapraz dil arayüzleri (Çince / İngilizce / Japonca gibi 15 dil dahil) oluşturabilir ve hızlı program güncellemeleri ve geçmiş veri arşivlemesi için bir SD kart genişletme yuvası ile donatılmıştır; CE / UL / cUL / ATEX / CCC ve diğer çok uluslu güvenlik sertifikası ve elektromanyetik uyumluluk (EMC) Sınıf A standartları ile bu model, dijital üretim hatlarını yükseltmek, ekipmanın uzaktan çalıştırılması ve bakımı ve petrokimya endüstrisi, gemi yapımı, madencilik makineleri vb. gibi ağır endüstrilerde akıllı karar alma için temel bir etkileşimli terminal haline gelmiştir.
Teknik özellikler PFXGP4501TADW
Parametreleri görüntüle
Ekran türü: TFT gerçek renkli LCD
Ekran boyutu: 10.4 inç
Çözünürlük: 640 × 480 piksel (VGA)
Etkin görüntüleme alanı: G211,2 mm × Y158,4 mm
Ekran rengi: 65536 renk (titreşim yok)/16384 renk (titreşim)
Arka aydınlatma: Beyaz LED
Parlaklık ayarı: Seviye 8 (dokunmatik panel üzerinden ayarlanabilir)
Arka aydınlatma ömrü: 50000 saatin üzerinde (25 ℃'de sürekli çalışma parlaklığı orijinal seviyesinin %50'sine düşürür)
2、 Dokunmatik panel parametreleri
Dokunmatik panel türü: dirençli (analog)
Dokunmatik panel çözünürlüğü: 1024 × 1024
Dokunmatik panel ömrü: 1.000.000 döngüden fazla
3、 Arayüz parametreleri
Seri port (COM1): Asenkron iletim RS-232C, veri uzunluğu 7 veya 8 bit, durdurma biti 1 veya 2 bit, parite yok, tek veya çift, veri iletim hızı 2400bps ila 115,2kbps, D-Sub 9-pin (dışbükey) konnektör
Seri port (COM2): Asenkron iletim RS-422/485, veri uzunluğu 7 veya 8 bit, durdurma biti 1 veya 2 bit, parite yok, tek veya çift, veri iletim hızı 2400bps ila 115,2kbps (isteğe bağlı 187,5kbps MPI), D-Sub 9-pin (dışbükey) konnektör
Ethernet (LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, RJ-45 konnektörü x 1
USB arayüzü:
USB 2.0 (TYPE-A konnektör) x 1: Güç kaynağı voltajı DC 5V ± %5, çıkış akımı 500mA'nın altında, iletişim mesafesi 5m'nin altında
USB 2.0 (Mini-B konnektörü) x 1: iletişim mesafesi 5m'nin altında
SD kart yuvası: Büyük kapasiteli SD kartları destekler (belirli kapasite sınırı açıkça belirtilmemiştir, ancak genellikle 32 GB ve üzerini destekler)
4、 Depolama parametreleri
Dahili bellek: FLASH EPROM 16MB (mantık program alanı dahil)
Yedek bellek: SRAM 128KB (değiştirilebilir lityum pil ile yedek bellek)
Program alanı: FLASH EPROM 132KB (15000 adımlık programı tutabilir)
5、 Saat parametreleri
Saat doğruluğu: ± 65 saniye/ay (oda sıcaklığında ve güç kapalıyken hata). Çalışma ortamındaki ve pil ömründeki değişiklikler bu hatanın ayda -380 ila +90 saniye aralığına genişlemesine neden olabilir.
6、 Elektriksel parametreler
Giriş voltajı: DC 24V
Anma gerilimi: DC 19,2 V ila 28,8 V
İzin verilen güç kaybı: 10 ms'nin altında
Güç tüketimi: 17W'ın altında
Anlık akım: 30A'nın altında
Yalıtım gücü: AC1000V, 20mA 1 dakikadan az (güç terminali ve FG terminali arasında)
Yalıtım direnci: DC500V, 10M Ω'un üzerinde (güç terminali ile FG terminali arasında)
7、 Çevresel parametreler
Çalışma sıcaklığı: 0 ℃ ila 50 ℃
Depolama sıcaklığı: -20 ℃ ila +60 ℃
Çalışma nemi: %10 RH - %90 RH (yoğuşma yok, ıslak termometre sıcaklığı 39 ℃'nin altında)
Depolama nemi: %10 RH - %90 RH (yoğuşma yok, ıslak termometre sıcaklığı 39 ℃'nin altında)
Toz önleme: 0,1 mg/m ³'ün altında (yalıtım seviyesi)
Kirlilik seviyesi: Seviye 2 kirlilik
Hava kalitesi: Aşındırıcı olmayan gazlar
Hava basıncı (çalışma irtifası): 800hPa ila 1114hPa (2000 metrenin altındaki irtifa)
8、 Mekanik parametreler
Titreşim önleme performansı: IEC/EN61131-2 standardına uygun, 5Hz'den 9Hz'e kadar tek genlik 3,5mm, 9Hz'den 150Hz'e kadar sabit ivmelenme 9,8m/s ², X, Y ve Z eksenlerinde sırasıyla 10 kez (100 dakika)
Darbe direnci: IEC/EN61131-2 standardına uygundur, 147 m/s ², X, Y ve Z eksenlerinin her biri için 3 kez
Anti-parazit performansı: 1000Vp-p parazit voltajı, 1 μs darbe periyodu, 1ns yükselme süresi (gürültü simülatörü aracılığıyla)
Antistatik performans: Temas deşarjı 6kV (IEC/EN61000-4-2, Seviye 3 standartlarına uygundur)
Koruma seviyesi: IP65f'ye eşdeğer NEMA # 250 TİP 4X/13 (ön panel takılı ve sabit)
Soğutma yöntemi: doğal hava soğutması
Ağırlık: 2,5 kg'ın altında (sadece ana ünite için)
Boyutlar: G315mm × Y241mm × D56mm
Panel açılış boyutu: G301,5 mm × Y227,5 mm, panel kalınlığı 1,6 ila 5 mm
