6ES7214-1AE30-0XB0

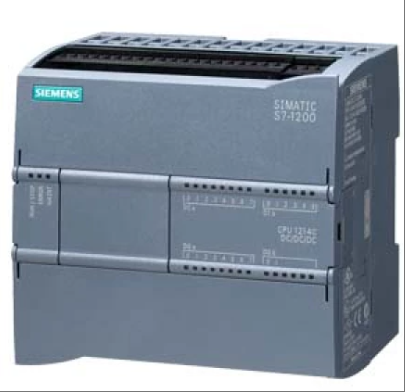

6ES7214-1AE30-0XB0 model ürün, S7-1200 serisi PLC'de küçük ve orta ölçekli otomasyon kontrol senaryoları için özel olarak tasarlanmış kompakt bir CPU modülüdür (CPU 1214C DC/DC). Çekirdek mimarisi, 14 kanal 24V DC dijital girişi (kaynak/drenaj tipini destekler) ve 10 kanal 24V DC dijital çıkışı entegre eder ve 2 kanal 0-10V DC veya 0-20mA analog girişi ile donatılmıştır, bu da gerçek zamanlı olarak yerinde sensör sinyallerini toplayabilir ve aktüatörleri çalıştırabilir. Bu modül, dahili 50KB çalışma belleğine ve 2MB yükleme belleğine (24MB'a kadar MicroSD kart genişletmeyi destekler) sahiptir, PROFINET Ethernet arayüzü ile donatılmıştır, TCP/IP, S7 iletişimini ve açık kullanıcı iletişim protokollerini destekler ve Endüstri 4.0 ortamındaki cihaz bağlantı gereksinimlerini karşılar. Donanım düzeyinde, yerleşik gerçek zamanlı saat ve EEPROM belleği ile donatılmış, DC 20.4-28.8V'luk geniş bir voltaj aralığı ile çalıştırılır. Tipik güç tüketimi sadece 12W iken, -25 ° C ile +60 ° C arasındaki geniş bir sıcaklık aralığında kararlı bir şekilde çalışabilir. Modüler tasarımı, sinyal kartı aracılığıyla 2 analog çıkış veya 4 dijital G/Ç kanalının genişletilmesini destekler ve sinyal modülü aracılığıyla 8'e kadar genişletilebilir. Aynı zamanda, adım/servo motorların kontrol gereksinimlerini karşılamak için 6 yüksek hızlı sayıcı (100kHz'e kadar) ve 2 darbe çıkış kanalı entegre eder. Bu ürün CE sertifikasını geçmiştir ve TIA Portal V10.5 ve üzeri programlama yazılımlarıyla uyumludur. Merdiven diyagramı (LAD), fonksiyonel blok diyagramı (FBD) ve yapılandırılmış kontrol dili (SCL) programlamayı destekler ve otomotiv üretimi, gıda ve içecek, paketleme makineleri ve diğer alanlarda yaygın olarak kullanılır ve mantık kontrolü, hareket kontrolü ve proses izleme için entegre bir çözüm elde eder.
Teknik özellikler 6ES7214-1AE30-0XB0
Modeli: 6ES7214-1AE30-0XB0
Tür: CPU 1214C DC/DC/DC Kompakt Kontrol Cihazı
Sertifikasyon: CE sertifikası, endüstriyel standartlara uygunluk
2、 Arayüz ve İletişim
Yerleşik G/Ç arabirimi:
Dijital Giriş (DI): 14 kanal, 24V DC, kaynak/drenaj girişini destekler
Dijital çıkış (DO): 10 kanal, 24V DC
Analog giriş (AI): 2 kanal, 0-10V DC veya 0-20mA sinyallerini destekler
İletişim arayüzü: TCP/IP, S7 iletişimi ve açık kullanıcı iletişim protokollerini destekleyen entegre PROFINET arayüzü (RJ45)
Ölçeklenebilirlik: Sinyal kartı (SB) aracılığıyla analog çıkışın veya dijital G/Ç'nin genişletilmesini ve sinyal modülü (SM) aracılığıyla 8 modüle genişletilmesini destekler
3、 Performans parametreleri
Hafıza:
Çalışma belleği: 50KB
Yükleme belleği: 2MB (MicroSD kart ile 24MB'a kadar genişletilebilir)
İşlem hızı:
Bit talimat yürütme süresi: 0,1 μ s
Kelime talimatı yürütme süresi: 12 μ s
Kayan nokta hesaplama süresi: 18 μ s
Yüksek hızlı sayaçlar: 6, 100 kHz'e kadar
Darbe çıkışı: 2 kanal, step/servo motor kontrolünü destekler
4、 Elektriksel parametreler
Besleme gerilimi: 20.4-28.8V DC
Güç tüketimi: tipik değer 12W
Çıkış akımı: Arka panel veri yolu maksimum 1,6A (5V DC)
Giriş/Çıkış akımı:
Dijital giriş: 5V DC ("0" sinyali için 1mA); 15V DC ("1" sinyali için 2,5mA)
Dijital çıkış: maksimum 500mA (kanal başına)
5、 Çevresel uyum yeteneği
Çalışma sıcaklık aralığı: -25 ° C ila +60 ° C
Depolama sıcaklığı aralığı: -40 ° C ila +85 ° C
Koruma seviyesi: IP20 (IP20 koruma seviyesine sahip dolaplarda kullanıldığında)
Anti-parazit yeteneği: EN 61000-6-2/4 standardına uygundur, endüstriyel elektromanyetik ortam için uygundur
6、 Boyut ve Kurulum
Boyut: Yaklaşık 110 mm (genişlik) x 100 mm (uzunluk) x 75 mm (derinlik)
Ağırlık: Yaklaşık 0,2 kg
Kurulum yöntemi: DIN ray kurulumunu veya kontrol kabini içine kurulumu destekler
7、İşlevsel özellikler
Gerçek zamanlı saat: Dahili donanım saati, zaman senkronizasyonunu destekler
Tanılama işlevi: LED gösterge ışıkları ve TIA Portal yazılımı aracılığıyla durum izleme ve arıza tanısı sağlar
Programlama desteği: TIA Portal V10.5 ve üzeri sürümleriyle uyumludur, LAD, FBD, SCL programlama dillerini destekler
Güvenlik özellikleri: Parola korumasını, erişim kontrolünü ve veri şifrelemesini destekler (isteğe bağlı)
