C96C50-NFW001-150

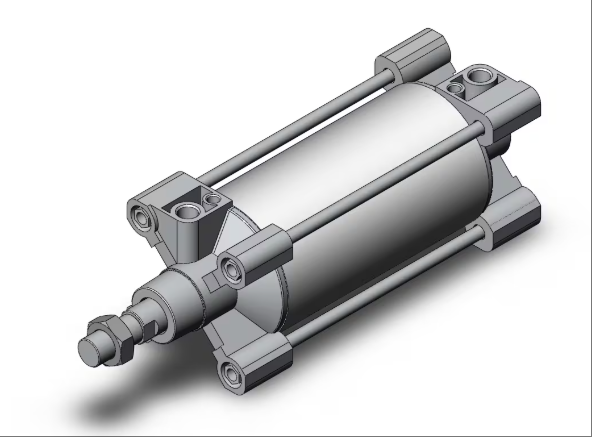

C96C50-NFW001-150 model ürün, ISO standardına (21287) uygun ince bir standart silindirdir. Tek çubuklu çift etkili bir tasarıma sahiptir ve basınçlı hava tahrikiyle pistonun çift yönlü doğrusal hareketini sağlar. Silindir çapı 50 mm'dir ve strok 150 mm'ye ulaşabilir, bu da orta strok ve yük için çoğu otomasyon ekipmanının ihtiyaçlarına uyum sağlayabilir; Ana malzeme, hafif ve yüksek mukavemet özelliklerini birleştiren, kompakt alan düzeni için uygun alüminyum alaşımıdır. Bu model, dahili bir manyetik halkaya sahiptir ve manyetik anahtarların (ayrı olarak donatılması gerekir) montajını destekler, bu da konum algılama işlevini elde etmeyi kolaylaştırır; Piston çubuğu darbe gürültüsünü azaltmak ve hizmet ömrünü uzatmak için kauçuk yastıklama tasarımını benimser. Silindirin çalışma sıcaklığı aralığı -10 ℃ ila 60 ℃'dir ve maksimum basınç direnci 1.0 MPa'dır. Sürüş ortamı olarak hava ile uyumludur ve ek yağlama gerektirmez, bu da bakımı kolaylaştırır. Ek olarak, ürün SMC'nin patentli ped yastıklama teknolojisini entegre edebilir (seçim kılavuzunda belirli ayrıntıların doğrulanması gerekir), bu da hava yastıklama ve ped yastıklamayı birleştirerek üretim döngüsü süresini kısaltabilir ve piston durduğunda metal gürültüsünü azaltabilir. Elektronik üretim, paketleme makineleri ve otomotiv parçaları işleme gibi yüksek stabilite ve çalışma doğruluğu gerektiren endüstriyel senaryolar için uygundur.
Teknik özellikler C96C50-NFW001-150
Altyapı parametreleri
Silindir çapı: 50mm, orta silindir çapı spesifikasyonuna ait olup, çoğu otomasyon ekipmanının yük gereksinimlerine uyum sağlayabilir.
Seyahat: 150mm, uzun bir deplasman aralığı sağlayarak, büyük bir hareket seyahati gerektiren çalışma koşulları için uygundur.
Yapı Tipi: ISO (15552) standardına uygun, pistonun çift yönlü doğrusal hareketini basınçlı hava ile sağlayan tek çubuklu çift etkili silindir.
Ana malzeme: Hafiflik ve yüksek mukavemet özelliklerini birleştiren, kompakt alan düzenleme gereksinimlerine uygun alüminyum alaşımı.
Montaj şekli: Eksenel ayak oturma tipi montaj, ekipman yüzeyine kolayca sabitlenebilir veya modüler vana gruplarına entegre edilebilir.
2、 Performans parametreleri
Çalışma basınç aralığı: 0,05~1,0 MPa, çoğu pnömatik sistem basınç gereksinimine uygundur.
Maksimum basınç dayanımı: 1.5MPa, geçici basınç dalgalanmalarında güvenilirlik sağlar.
Çalışma sıcaklığı aralığı: -10 ℃ ila 60 ℃, geleneksel endüstriyel ortamlardaki sıcaklık değişikliklerine uyum sağlayabilir.
Sıvı kullanımı: Hava, ilave yağlama gerektirmez, bakım sürecini basitleştirir.
Tampon yöntemi: İki taraflı hava tamponu + yastık tamponu, üretim çevrim süresini kısaltır ve piston durduğunda metal gürültüsünü azaltır.
Piston hız aralığı: 50~1000mm/s, yüksek hızlı veya düşük hızlı çalışma koşullarını destekler, farklı hareket ritmi gereksinimlerine uyum sağlar.
Seyahat uzunluğu toleransı: 0-2mm, tekrar konumlandırma hassasiyetini sağlar.
Piston kolu çapı: 20mm, sağlam destek sağlar.
Sıkıştırılmış alan: Emiş tarafında 1649mm², egzoz tarafında 1963mm² olup, teorik itme hesaplamasını etkilemektedir.
Teorik itme: Emme tarafında 0,2~1,0 MPa basınçta, itme aralığı 330~1649 N'dir; egzoz tarafında 0,2~1,0 MPa basınçta, itme aralığı 393~1963 N'dir.
3、 Arayüz ve kurulum parametreleri
Boru çapı (hava basınç portu): 1/4 inç, standart pnömatik boru hattı arayüzleriyle uyumludur.
Delikli diş tipi: G tipi diş, bağlantı parçalarına veya vana gruplarına bağlanması kolaydır.
Çubuk ucu şekli: Dış dişli, yüklerle kolay bağlantı için M16X1.5 ebadında.
Manyetik anahtar uyumluluğu: Manyetik olmayan anahtar (dahili manyetik halkalı model D), konum algılama işlevini gerçekleştirmek için ek manyetik sensörler gerektirir.
