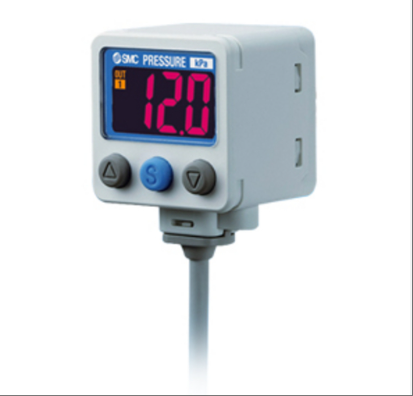

ZSE40A-01-T
ZSE40A-01-T modeli, vakum ve pozitif basıncın çift aralıklı algılanmasını destekleyen kompakt tasarıma sahip yüksek hassasiyetli dijital vakum basınç anahtarıdır (nominal basınç aralığı -101,3 kPa ila 101 kPa). PNP kollektör açık devre çift kanal çıkışı ve 1-5 V analog voltaj sinyali senkron çıkış fonksiyonuna sahiptir ve dijital ve analog kontrol modları arasında esnek bir şekilde geçiş yapabilir. ± %2 FS yüksek hassasiyetli ekranı ve ± %0,2 FS tekrarlanabilirlik doğruluğunu destekleyen 3 1/2 7 segmentli LCD çift renkli ekran (kırmızı/yeşil arka ışık) ile donatılmıştır. Basınç ayar aralığı 10 kPa ila -105 kPa'yı kapsar ve tepki süresi yalnızca 2,5 ms'dir (salınım önleme fonksiyonu dahil). Koruma seviyesi IP65'e ulaşır ve boru spesifikasyonu R1/8'dir (M5 iç dişli ile). -5 ℃ ile 50 ℃ çalışma sıcaklığı aralığı ile hava, aşındırıcı olmayan gaz ve yanıcı olmayan gaz algılamayı destekler. Otomatik üretim hatlarında, vakum ekipmanlarında ve pnömatik sistemlerde basınç izleme ve alarm senaryoları için uygundur.
Teknik özellikler ZSE40A-01-T
Temel özellikler
Tip: Vakum basıncı (vakum ve pozitif basınç algılama ile uyumlu)
Anma basınç aralığı: 0 ila 101,3 kPa (vakum tarafı), -101,3 kPa'ya kadar negatif basınçla vakum algılamayı destekler
Ekran/ayar basınç aralığı: 10 ila 105kPa (pozitif ve negatif basıncın çift aralıklı ayarlanmasını destekler)
Basınç dayanım testi basıncı: 500kPa
2、 Elektriksel performans
Güç kaynağı voltajı: 12 ila 24VDC (± %10 dalgalanma, ters koruma ile)
Akım tüketimi: ≤ 45mA
Çıkış özellikleri:
Anahtar çıkışı: PNP toplayıcı açık devre çift kanal (OUT1, OUT2)
Analog çıkış: 1 ila 5V voltaj sinyali (doğruluk ± %2,5 FS)
Yük akımı: 80mA (anahtar çıkışı)
Kısa devre koruması: dahili
Tepki süresi: 2,5 ms (anti salınım fonksiyonu dahil, 20/100/500/1000/2000 ms çoklu seviye seçimini destekler)
Görüntüleme doğruluğu: ± 2% FS ± 1 hane (ortam sıcaklığı 25 ± 3 ℃)
Tekrarlama doğruluğu: ± %0,2 FS ± 1 basamak
Histeresis modu: Değişken üst ve alt limit karşılaştırma modu (0'dan ayarlanabilir)
Analog çıkış özellikleri:
Çıkış voltaj aralığı: 1 ila 5V (± %2,5 FS)
Doğrusallık: ± %1'in altında FS
Çıkış empedansı: yaklaşık 1k Ω
3、 Çevresel uyum yeteneği
Kullanım sıcaklık aralığı: Çalışma sırasında -5 ila 50 ℃, depolama sırasında -10 ila 60 ℃ (yoğuşma veya donma yok)
Nem aralığı: %35 ila %85 RH (yoğuşma yok)
Koruma seviyesi: IP65 (IEC standardı)
Gerilim dayanımı: 10000VAC (enerjili kısım ile gövde arasında, 1 dakika)
Yalıtım direnci: ≥ 50M Ω (500VDC megohmmetre, şarj ünitesi ile muhafaza arasında)
Titreşim direnci: 10 ila 150Hz tam genlik 1,5mm veya 20m/s ² (XYZ yönlerinde 2 saat, güç yok)
Sıcaklık özellikleri: 100m/s ² (XYZ yönlerinde 3 döngü, güç yok)
4、 Kurulum ve Arayüz
Borulama özellikleri: R1/8 (M5 iç dişli)
Görüntüleme modu: 3 1/2 bit 7 segment LCD çift renkli ekran (kırmızı/yeşil)
Eylem gösterge ışığı: Anahtar çıkışı AÇIK olduğunda, turuncu ışık yanar (OUT1, OUT2)
Birim özellikleri: SI birimi sabit
Otomatik deplasman girişi: Gerilim girişi yok (kontaklı veya kontaksız), Düşük seviye ≤ 0,4 V, giriş süresi ≥ 5 ms
5、 Sıvı uyumluluğu
Sıvılar için uygundur: hava, aşındırıcı olmayan gazlar, yanıcı olmayan gazlar
Kalan voltaj: ≤ 1V
6、 Diğer özellikler
Ayar basınç aralığı: 10 ila -105kPa (pozitif ve negatif basıncın çift aralıklı ayarlanmasını destekler)
Analog voltaj çıkış doğrusallığı: ± %1 FS'nin altında
Küçük birim göster: 0.1kPa
Çıkış spesifikasyonu anahtarlama: PNP toplayıcı açık devre çift çıkış + analog voltaj/otomatik kaydırma anahtarlama desteği
