CDAQ-9171

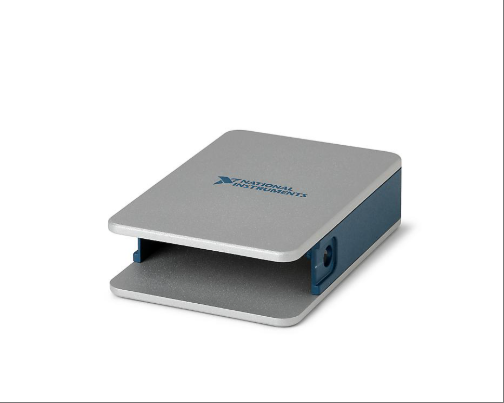

CDAQ-9171 modeli, özellikle küçük taşınabilir sensör ölçüm sistemleri için tasarlanmış tek yuvalı USB veri yoluyla çalışan CompactDAQ şasisidir. Bu şasi, ek güç adaptörlerine ihtiyaç duymadan, tak ve çalıştır USB arabirimi aracılığıyla sensörler ve elektrikli ölçüm cihazları arasında hızlı bağlantı sağlar ve cihaz dağıtım sürecini önemli ölçüde basitleştirir. Temel işlevleri arasında C serisi G/Ç modülleri ile harici ana bilgisayarlar arasındaki zamanlamayı, senkronizasyonu ve veri iletimini kontrol etmek yer alır. Kullanıcılar, birden fazla sinyal türünün senkron edinimini ve işlenmesini sağlamak için analog G/Ç, dijital G/Ç ve sayaç/zamanlayıcı modüllerini esnek bir şekilde birleştirebilir. Şasi, ortogonal kodlayıcılar PWM'yi destekleyen dört adet 32 bitlik evrensel sayaç/zamanlayıcı ile donatılmıştır. Olay sayımı, darbe dizisi oluşturma ve periyot/frekans ölçümü gibi uygulama senaryolarına donanım zamanlı dijital C serisi modüller aracılığıyla erişilebilir. Kompakt tasarımı, endüstriyel düzeyde güvenilirliği ve modüler ölçeklenebilirliği ile bu ürün, laboratuvarlar, üretim hatları ve mobil test platformları gibi çeşitli ortamlara uyum sağlayabilir. Özellikle yüksek senkronizasyon ölçümü gerektiren endüstriyel otomasyon ve test senaryoları için uygundur ve kullanıcılara esnek ve verimli veri toplama çözümleri sunar.
Teknik özellikler CDAQ-9171
Temel işlevler ve arayüzler
Veriyolu konektörü: USB 2.0 arayüzünü kullanır, tak ve çalıştır işlevini destekler ve ek güç adaptörlerine ihtiyaç duymadan tek bir USB kablosuyla PC, dizüstü bilgisayar veya netbook'a hızlı bir şekilde bağlanabilir, böylece cihaz dağıtım sürecini basitleştirir.
Yuva yapılandırması: Bir yuva ile donatılmış olup, C serisi G/Ç modüllerinin esnek yapılandırmasını destekler. Kullanıcılar, birden fazla sinyal türünün senkron edinimini ve işlenmesini sağlamak için test gereksinimlerine göre analog G/Ç, dijital G/Ç ve sayaç/zamanlayıcı modüllerini birleştirebilir.
2、 Sayaç ve zamanlayıcı fonksiyonu
Dahili sayaç: 4 adet 32 bitlik evrensel sayaç/zamanlayıcıyı entegre eder, ortogonal kodlayıcı PWM'yi destekler. Olay sayımı, darbe dizisi oluşturma ve periyot/frekans ölçümü gibi uygulama senaryoları.
Donanım zamanlı erişim: Yüksek hassasiyetli zamanlama ve senkronizasyon performansını garantilemek için kurulu donanım zamanlı dijital C serisi modüller (NI 9401 veya NI 9402 gibi) aracılığıyla erişim sayaçları.
3、 Çevresel uyum yeteneği
Çalışma sıcaklık aralığı: -20 °C ile 55 °C arası, endüstriyel alanlar ve laboratuvarlar gibi çeşitli çevre koşullarına uygundur.
Koruma seviyesi: IP30 standardı, toz geçirmezlik özelliği ile zorlu ortamlarda ekipmanın stabilitesini sağlar.
4、 Elektriksel ve Mekanik Özellikler
Giriş voltaj aralığı: 10-30 VDC güç kaynağını destekler, maksimum 36W güç ile çeşitli güç kaynağı ihtiyaçlarını karşılar.
Boyut ve ağırlık: Ürün boyutu 223mm × 100mm × 259mm, ağırlığı ise 2,4 kilogramdır. Kompakt tasarımı sayesinde entegre edilmesi ve dağıtılması kolaydır.
5、 Yazılım ve Geliştirme Desteği
Sürücüler ve Araçlar: NI DAQmx sürücüsü standarttır, LabVIEW SignalExpress LE, LabVIEW, LabWindows/CVI ve Measurement Studio ile uyumludur ve geliştirme sürecini basitleştirmek için DAQ yardımcı kod oluşturma işlevi sağlar.
Yapılandırma aracı: Entegre NI Ölçüm ve Otomasyon Gezgini (MAX), geliştirme verimliliğini artırmak için cihaz yapılandırmasını, test etmeyi ve örnek program çağırmayı destekler.
6、 Ölçeklenebilirlik ve uyumluluk
Modül uyumluluğu: Termokupl RTD için uygun 50'den fazla özel ölçüm modülünü destekler. Ölçüm için gerinim göstergeleri, yük ve basınç sensörleri, tork bileşenleri, ivmeölçerler, akış ölçerler, kodlayıcılar ve mikrofonlar gibi çoklu sensörler kullanılır.
Çoklu görev: Karmaşık test gereksinimlerini karşılamak için analog, dijital veya sayaç/zamanlayıcı kanallarından aynı anda 7 donanım zamanlama işlemini çalıştırabilir.
