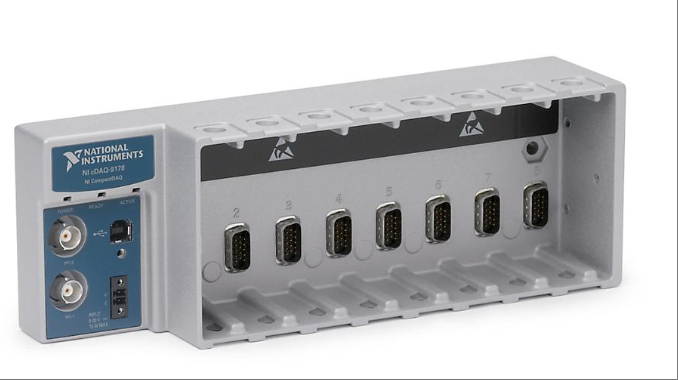

CDAQ-9178
CDAQ-9178 modeli, küçük ve taşınabilir sensör ölçüm sistemleri için özel olarak tasarlanmış 8 yuvalı USB kompakt veri toplama şasisidir. Bu şasi, USB arayüzü aracılığıyla tak ve çalıştır işlevselliğini elde ederek ek güç adaptörlerine ihtiyaç duymadan PC'lere, dizüstü bilgisayarlara veya netbook'lara bağlanmayı kolaylaştırır ve cihaz dağıtım sürecini büyük ölçüde basitleştirir. Temel avantajı, birden fazla C serisi G/Ç modülünün karışık yapılandırmasını desteklemesidir. Kullanıcılar, karmaşık sinyallerin senkron edinimini ve işlenmesini elde etmek için test gereksinimlerine göre analog G/Ç, dijital G/Ç ve sayaç/zamanlayıcı modüllerini esnek bir şekilde birleştirebilir. Şasi, yüksek hassasiyetli zamanlama ve senkronizasyon gereksinimlerini karşılamak için saat ve tetik sinyallerini çift BNC konnektörleriyle paylaşabilen dört adet 32 bitlik evrensel sayaç/zamanlayıcı ile donatılmıştır. Kompakt tasarımı, taşınabilirlik ve endüstriyel düzeyde güvenilirlik arasında denge kurar ve laboratuvarlar, üretim hatları ve mobil test platformları gibi çeşitli ortamlara uyum sağlayabilir. Modüler genişleme kabiliyetleri sayesinde, özellikle çok kanallı ve yüksek senkronizasyon ölçümleri gerektiren endüstriyel otomasyon ve test senaryoları için uygun, esnek ve verimli veri toplama çözümleri sunmaktadır.
Teknik özellikler CDAQ-9178
Arayüz ve güç kaynağı:
Veriyolu konektörü: USB 2.0 arayüzünü benimser, tak ve çalıştır işlevini destekler, USB üzerinden güç sağlamak için ek bir güç adaptörüne gerek yoktur, bu da cihaz dağıtım sürecini basitleştirir.
Giriş voltaj aralığı: 9V ila 30V, maksimum giriş gücü 15W, birden fazla güç kaynağı ortamıyla uyumludur.
Slot ve modül uyumluluğu:
Yuva sayısı: 8 yuva ile donatılmış olup, C serisi G/Ç modüllerinin esnek yapılandırmasını destekler ve karmaşık test gereksinimlerini karşılamak için analog G/Ç, dijital G/Ç ve sayaç/zamanlayıcı modüllerini karıştırabilir.
Sayaç/Zamanlayıcı Fonksiyonu:
Dahili sayaç: 4 adet 32 bitlik evrensel sayaç/zamanlayıcıyı entegre eder, ortogonal kodlayıcılar PWM'yi, Olay sayımı, darbe dizisi oluşturma ve periyot/frekans ölçümünü destekler.
BNC arayüzü: Saat ve tetik sinyali paylaşımını sağlamak ve senkronizasyon doğruluğunu artırmak için iki dahili BNC konnektörü aracılığıyla sayaca erişin.
Zamanlama ve senkronizasyon yeteneği:
Çoklu oran desteği: 7 donanım zamanlama işlemini aynı anda yürütme kapasitesine sahip, 3 bağımsız analog giriş oranını destekleyen, çoklu görev paralel işleme senaryoları için uygun.
Harici Tetik: Harici BNC tetik arayüzü ile donatılmış olup, dijital modül kablolamasına gerek kalmadan harici cihazlarla senkronize olabilir ve sistem entegrasyonunu basitleştirir.
Mekanik ve koruyucu performans:
Boyutlar: Boş halde 254mm (uzunluk) x 88,13mm (genişlik) x 33,27mm (yükseklik), kompakt tasarımıyla yerden tasarruf sağlar.
Koruma seviyesi: IP30 standardına kadar, toz geçirmez özelliğe sahip, endüstriyel saha ortamına uygundur.
Çevresel uyumluluk: Çalışma sıcaklığı aralığı -20 ° C ile 55 ° C arasındadır ve 30g darbe ve 3g titreşime dayanabilir, zorlu çalışma koşullarının gereksinimlerini karşılar.
Güvenlik ve Uyumluluk:
Güvenlik standartları: Elektriksel güvenliği sağlamak için IEC 61010-1, EN 61010-1, UL 61010-1, CSA 61010-1 sertifikalarına uygundur.
Çevresel uyumluluk: Kullanıcı sağlığını ve çevre korumasını garanti altına alarak RoHS direktifine ve ftalat kısıtlama gerekliliklerine uyun.
Yazılım ve Geliştirme Desteği:
Sürücüler ve Araçlar: Standart olarak NI DAQmx sürücüleriyle donatılmış, LabVIEW SignalExpress LE, LabVIEW, LabWindows/CVI ve Measurement Studio ile uyumlu, DAQ yardımcı kod oluşturma işlevselliği sağlıyor.
Yapılandırma aracı: Entegre NI Ölçüm ve Otomasyon Gezgini (MAX), cihaz yapılandırmasını, test etmeyi ve örnek program çağırmayı destekler.
Hizmetlerimiz:
1、Tüm ürünlerimiz yeni ve orijinaldir ve kalitelidir
2、Fiyatlarımız oldukça rekabetçidir.
3、 Stoklarımızda çok miktarda ürün bulunduruyoruz, bu sayede müşterilerin elde edilmesi zor olan bileşenleri elde etmelerine yardımcı olabiliyoruz.
4、Tüm sorularınız değerlendirilecek ve 24 saat içinde cevaplanacaktır.
Paketleme ve Teslimat:
1、100% Yepyeni ve Orijinal Fabrika Mührü!
2、Garanti: 1 yıl
3、Paketleme: Karton kutulu orijinal ambalaj.
4、Teslimat süresi: Ödeme yapıldıktan sonra 3-7 gün içinde gönderilir
5、Tüm mallar sevkiyattan önce test edilecektir
