SMC CD85N16-40-B Yeni ve Orijinal Yüksek kalite

CD85N16-40-B

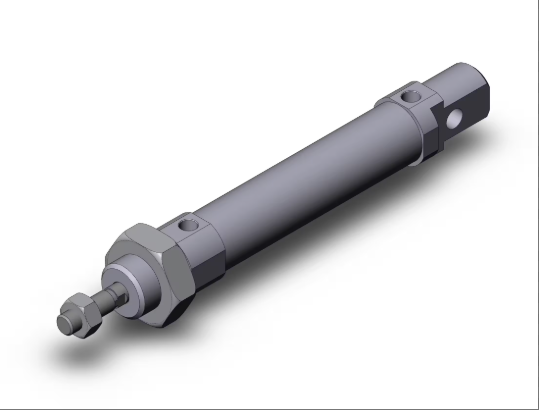

CD85N16-40-B modeli, ISO standartlarına uygun tek çubuklu çift etkili bir silindirdir. İnce silindirik bir şekle, 16 mm'lik bir silindir çapına ve 40 mm'lik bir stroka sahip kompakt bir tasarıma sahiptir. Ana malzeme, hafiflik ve yüksek mukavemet özelliklerini birleştiren alüminyum alaşımıdır ve sınırlı alana sahip otomasyon ekipmanları için uygundur. Dahili manyetik halkası, manyetik anahtar kurulumunu destekleyerek konum algılama işlevini elde etmeyi kolaylaştırır; Çift bükülmüş anodize alüminyum uç kapağı, paslanmaz çelik manşon ve piston çubuğu yapısını benimseyerek, özellikle tozlu veya nemli ortamlar için uygun olan korozyon direncini ve toz direncini artırır. Silindir, kurulum sürecini basitleştiren bir piston çubuğu kilitleme somunu ve bir uç montaj somunu ile donatılmıştır; Yüksek hızlı ileri geri hareket gereksinimlerini karşılayan, 1500 mm/s'ye kadar çalışma hızına izin veren düşük sürtünmeli sentetik kauçuk conta contası yerleşiktir. Bu ürün, -20 ℃ ila 80 ℃ çalışma sıcaklığı aralığı ve 1,0 MPa maksimum basınç direncine sahip M5 × 0,8 dişli arayüzlerle uyumludur. Çarpma pedleri ve yastıklama tasarımının kullanımıyla darbe gürültüsünü azaltır ve ekipman minyatürleştirme ve düzgün çalışma için sıkı gereksinimler gerektiren elektronik üretim ve paketleme makineleri gibi endüstriyel senaryolarda yaygın olarak kullanılır.

Teknik özellikler CD85N16-40-B

Altyapı parametreleri

Modeli: CD85N16-40-B

Seri: C85 serisi, ISO 6432 standardına uygundur

Silindir çapı: 16mm

Yolculuk: 40mm

Ana malzeme: Paslanmaz çelik piston çubuğu ve çift bükülmüş eloksallı alüminyum uç kapağından yapılmıştır, iyi korozyon direncine ve toz direncine sahiptir, tozlu ortamlarda kullanıma uygundur.

Montaj şekli: Temel tip (tek küpeli entegre tip de olabilir), sabitlemesi kolaydır ve yerden tasarruf sağlar.

Sızdırmazlık şekli: Sentetik kauçuk conta sızdırmazlığı, düşük sürtünme tasarımı, düzgün çalışma.

2、 Performans parametreleri

Etki şekli: Çift etkili, basınçlı hava yardımıyla pistonun iki yönlü doğrusal hareketini sağlar.

Çalışma basınç aralığı:

Minimum çalışma basıncı: 0,05MPa

Maksimum çalışma basıncı: 1.0MPa

Garantili basınç direnci: 1.5MPa

Çalışma sıcaklığı aralığı: -10 ℃ ila 60 ℃, geleneksel endüstriyel ortamlardaki sıcaklık değişikliklerine uyum sağlayabilir.

Sıvı kullanımı: Hava, ilave yağlama gerektirmez, bakım sürecini basitleştirir.

Tampon formu: Yastıklama tamponu (standart), piston kolu darbe sesini azaltır ve silindir hizmet ömrünü uzatır.

Piston hız aralığı: 50mm/sn ile 1500mm/sn arasındadır, yüksek hızlı veya düşük hızlı çalışma koşullarını destekler ve farklı hareket ritmi gereksinimlerine uyum sağlar.

Seyahat uzunluğunda izin verilen sapma: 0mm, tekrarlanan konumlandırma hassasiyetini garanti eder.

3、 Arayüz ve kurulum parametreleri

Boru çapı (hava basınç portu): M5 × 0,8, standart pnömatik boru hattı arayüzleriyle uyumludur.

Delikli diş tipi: M tipi diş, bağlantı parçalarına veya vana gruplarına bağlanması kolaydır.

Çubuk ucu şekli: Dış dişli, yüklerle kolay bağlantı için M6 × 1 ebadında.

Manyetik anahtar uyumluluğu: Manyetik olmayan anahtar (dahili manyetik halkalı model D), konum algılama işlevini gerçekleştirmek için ek manyetik sensörler gerektirir.

Manyetik şalter montaj yöntemi: Çelik şerit montaj tipi (Tip B), manyetik şalterin konumunu ayarlamak kolaydır.

4、 Aksesuarlar ve Aksesuarlar

Piston çubuğu kilitleme somunu: Piston çubuğu konumunun kolayca sabitlenmesi için dahildir.

Son montaj somunu: montaj sürecini kolaylaştırmak için dahildir.
