SMC CDQ2B 25-15 DZ Yeni ve Orijinal Yüksek kalite

CDQ2B 25-15 Gün

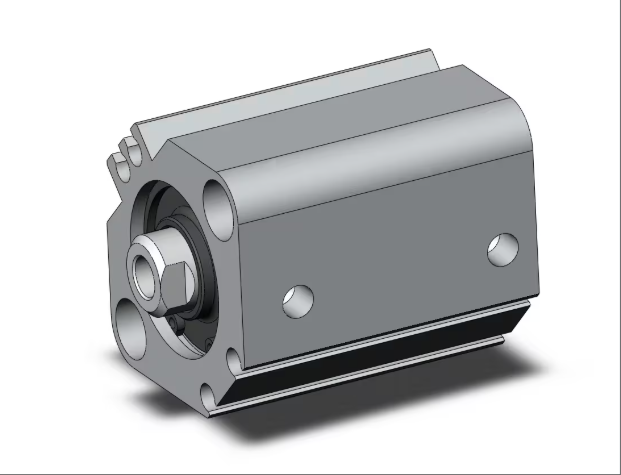

CDQ2B25-15DZ model ürün, CQ2 serisine ait ince bir silindirdir. Tek çubuklu çift etkili bir tasarıma sahiptir ve basınçlı hava tahrikiyle pistonun çift yönlü doğrusal hareketini sağlar. Silindir çapı 25 mm, stroku 15 mm'dir ve ana malzeme, kompakt alan düzeni gereksinimlerini karşılamak için hafif ve yüksek mukavemet özelliklerini birleştiren alüminyum alaşımıdır. Silindir, manyetik bir halka ile donatılmıştır ve manyetik anahtarların (ayrı olarak donatılması gerekir) montajını destekler, bu da konum algılama işlevini elde etmeyi kolaylaştırır; Delikli standart bir montaj yöntemini benimseyerek, ekipmanın yüzeyine sabitlemek kolaydır. Bu ürün, piston çubuğu darbe gürültüsünü azaltmak ve hizmet ömrünü uzatmak için bir yastık tasarımı ile donatılmıştır. Çalışma sıcaklığı aralığı -10 ℃ ila 60 ℃'dir ve maksimum basınç direnci 1.0 MPa'dır. Sürüş ortamı olarak hava ile uyumludur ve ek yağlama gerektirmez, bu da bakımı kolaylaştırır. Ek olarak, manyetik anahtar kurulum yuvası tasarımı, Φ 12- Φ 25 silindir çaplı bölümün her iki tarafına veya Φ 32- Φ 100 silindir çaplı bölümün dört tarafına küçük manyetik anahtarların kurulumunu destekler ve manyetik anahtarlar yüzeyden çıkıntı yapmaz, bu da alan kullanımını ve sistem entegrasyonunu daha da iyileştirir. Elektronik üretim ve paketleme makineleri gibi sıkı ekipman minyatürleştirmesi ve sorunsuz çalışma gerektiren endüstriyel senaryolarda yaygın olarak kullanılır.

Teknik özellikler CDQ2B 25-15 Gün

Altyapı parametreleri

modeli: CDQ2B25-15DZ

Seri: CQ2 Serisi

Aksiyon modu: çift aksiyon, tek çubuk

Silindir çapı: 25mm

Yolculuk: 15mm

Montaj şekli: Delikli (standart) montaj, model tanımlamasındaki "B" bu montaj şeklini ifade eder, entegre edilmesi ve montajı kolaydır.

Dahili manyetik halka: Modeldeki "D" harfi, silindirin dahili bir manyetik halkaya sahip olduğunu, bu halkanın manyetik anahtarların takılmasını destekleyebileceğini ve konum algılama işlevini kolaylaştırabileceğini gösterir.

Manyetik şalter montaj yuvası: Z, Φ 12- Φ 25 silindir çaplı bölümde 2 taraflı montajı ve Φ 32- Φ 100 silindir çaplı bölümde 4 taraflı montajı destekleyen manyetik şalter montaj yuvasının formunu temsil eder ve manyetik şalter yüzeyden çıkıntı yapmaz, bu da alan kullanımını iyileştirir.

2、 Performans parametreleri

Kullanılan sıvı: Hava

Basınç dayanımı test basıncı: 1.5MPa

Maksimum çalışma basıncı: 1.0MPa

Minimum çalışma basıncı: 0,05MPa

Çevre ve sıvı sıcaklığı:

Manyetik şalter olmadığında: -10 ℃ ila 70 ℃ (donmamış)

Manyetik şalterle donatıldığında: -10 ℃ ila 60 ℃ (donmamış)

Yağlama: Gerek yok

Piston hızı: 50-500mm/s

Seyahat toleransı: 0 ila 1 mm

Arayüz kalibresi: Farklı borulama ihtiyaçlarını karşılamak için M5 × 0.8, 1/8, 1/4, 3/8 vb. gibi çeşitli özellikler sağlar.

Çubuk ucu dişi:

Tip: M (dış dişli)

Boyut: M6 × 1.0

3、 Malzeme ve Yapı

Çubuk tarafı silindir kapağı malzemesi: alüminyum alaşımı

Silindir malzemesi: Alüminyum alaşımı

Piston çubuğu malzemesi: paslanmaz çelik

Piston malzemesi: Alüminyum alaşımı

Çubuk ucu somun malzemesi: karbon çeliği
